DMVPN Phase 2 Static Mapping

Assalamualaikum,

Pada kali ini saya akan melanjutkan materi, dan materi yang akan saya bahas pada kali ini adalah DMVPN Phase 2 Static Mapping. Sebelumnya saya sudah pernah memposting materi mengenai DMVPN Phase 1 Static Mapping, akan tetapi itu sudah lama, dan mungkin sudah tenggelem artikelnya hehehe.

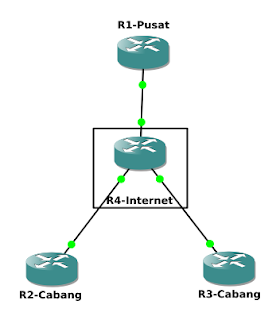

Oke langsung saja, berikut topologi yang akan digunakan.

Topologi
Konfigurasi

Untuk konfigurasi, tentunya harus mengkonfigurasikan ip address terlebih dahulu. Jika sudah, sekarang tambahkan default route pada router agar terhubung ke internet. Jika sudah, konfigurasikan interface tunnel pada setiap router.

Router1
R1(config)#int tun0
R1(config-if)#ip addr 192.168.100.1 255.255.255.0
R1(config-if)#ip nhrp map 192.168.100.2 24.24.24.2
R1(config-if)#ip nhrp map 192.168.100.3 34.34.34.3
R1(config-if)#ip nhrp net 111
R1(config-if)#tun sou 14.14.14.1
R1(config-if)#tun mod gre mul
R1(config-if)#ex
Router2
R2(config)#int tun0
R2(config-if)#ip addr 192.168.100.2 255.255.255.0
R2(config-if)#ip nhrp map 192.168.100.1 14.14.14.1
R2(config-if)#ip nhrp map 192.168.100.2 24.24.24.2
R2(config-if)#ip nhrp map 192.168.100.3 34.34.34.3
R2(config-if)#ip nhrp net 111
R2(config-if)#tun sou 24.24.24.2
R2(config-if)#tun mod gre mul
R2(config-if)#ex
Router3
R3(config)#int tun0
R3(config-if)#ip addr 192.168.100.3 255.255.255.0
R3(config-if)#ip nhrp map 192.168.100.1 14.14.14.1
R3(config-if)#ip nhrp map 192.168.100.2 24.24.24.2
R3(config-if)#ip nhrp map 192.168.100.3 34.34.34.3
R3(config-if)#ip nhrp net 111
R3(config-if)#tun sou 34.34.34.3
R3(config-if)#tun mod gre mul
R3(config-if)#ex
Jika sudah, sekarang lakukan verifikasi bahwa DMVPN sudah terbentuk.

Router1
R1(config)#do sh ip nhrp br
   Target             Via            NBMA           Mode   Intfc   Claimed
    192.168.100.2/32 192.168.100.2   24.24.24.2      static   Tu0     <   >
    192.168.100.3/32 192.168.100.3   34.34.34.3      static   Tu0     <   >
Router2
R2(config)#do sh ip nhrp br
   Target             Via            NBMA           Mode   Intfc   Claimed
    192.168.100.1/32 192.168.100.1   14.14.14.1      static   Tu0     <   >
    192.168.100.2/32 192.168.100.2   24.24.24.2      static   Tu0     <   >
    192.168.100.3/32 192.168.100.3   34.34.34.3      static   Tu0     <   >
Router3
R3(config)#do sh ip nhrp br
   Target             Via            NBMA           Mode   Intfc   Claimed
    192.168.100.1/32 192.168.100.1   14.14.14.1      static   Tu0     <   >
    192.168.100.2/32 192.168.100.2   24.24.24.2      static   Tu0     <   >
    192.168.100.3/32 192.168.100.3   34.34.34.3      static   Tu0     <   >
Berdasarkan verifikasi diatas, sudah terdaftar nhrp yang sudah kita tambahkan tadi. Lalu lakukan verifikasi traceroute untuk memastikan apakah tunnel sudah berjalan atau belum.

Router3
R3(config)#do trace 192.168.100.2
Type escape sequence to abort.
Tracing the route to 192.168.100.2
VRF info: (vrf in name/id, vrf out name/id)
  1 192.168.100.2 7 msec 5 msec *
Dan berdasarkan hasil traceroute tersebut, terlihat bahwa jalur tunnel yang sudah kita tambahkan tadi sudah berjalan.
