Wednesday, 8 March 2017

Lab 50 Superlab Cisco

SUPERLAB 50


Materi :
  1. OSPFv3
  2. EIGRP
  3. Redistribute
  4. Authentication EIGRP
  5. HSRP
  6. Etherchannel
  7. Mail Server
  8. DNS Server
  9. Wireless
  10. Extended ACL
  11. DHCP Router
Konfigurasi

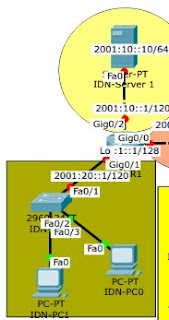

Pertama kita akan melakukan konfigurasi pada bagian kiri terlebih dahulu.

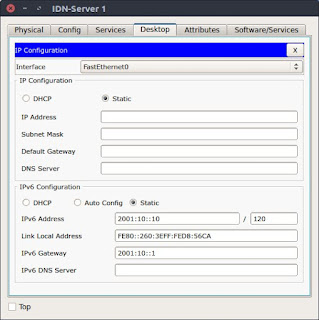

Pada bagian tersebut, konfigurasikan terlebih dahulu ip address untuk server.



Lalu selanjutnya, enable service HTTP, DNS, Email, dan juga NTP agar nantinya kita dapat menggunakan service tersebut. Jika sudah, tambahkan ip address terlebih dahulu pada R1 agar nantinya client denga server dapat saling berkomunikasi.
IDN-R1(config)#int lo0
IDN-R1(config-if)#ipv addr 1::1/128
IDN-R1(config-if)#ex
IDN-R1(config)#int g0/1
IDN-R1(config-if)#ipv addr 2001:20::1/120
IDN-R1(config-if)#no shut
IDN-R1(config-if)#ex
IDN-R1(config)#int g0/2
IDN-R1(config-if)#no shut
IDN-R1(config-if)#ipv addr 2001:10::1/120
IDN-R1(config-if)#ex
Jika sudah, lakukan verifikasi bahwa PC sudah dapat mengakses server. Jika sudah, lakukan konfigurasi kembali pada bagian lainnya.



Pada bagian tersebut, konfigurasikan terlebih dahulu address untuk client. Jika sudah, kemudian lakukan konfigurasi pada R2.
IDN-R2(config)#int g0/0
IDN-R2(config-if)#no shut
IDN-R2(config-if)#ipv addr 2001:10:10::2/120
IDN-R2(config-if)#ex
IDN-R2(config)#int g0/2
IDN-R2(config-if)#no shut
IDN-R2(config-if)#ipv addr 2001:AB19::1/64
IDN-R2(config-if)#ex
IDN-R2(config-if)#int lo0
IDN-R2(config-if)#ipv addr 2::2/128
IDN-R2(config-if)#ex
Selanjutnya pastikan semua dapat saling terhubung. Lalu lakukan konfigurasi pada blok lainnya.



Pada blok tersebut, kita akan melakukan konfigurasi HSRP. Namun sebelumnya berikan address terlebih dahulu untuk interface yang akan digunakan. Konfigurasi Routing juga terlebih dahulu.
IDN-R7(config)#int lo0
IDN-R7(config-if)#ipv addr 7::7/128
IDN-R7(config-if)#ipv ei 20
IDN-R7(config-if)#ex
IDN-R7(config)#int g0/0
IDN-R7(config-if)#ipv addr 2001:12::2/64
IDN-R7(config-if)#ipv ei 20
IDN-R7(config-if)#no shut
IDN-R7(config-if)#ex
IDN-R7(config)#int g0/1
IDN-R7(config-if)#ipv addr 2001:14::20/64
IDN-R7(config-if)#ipv ei 20
IDN-R7(config-if)#no shut
IDN-R7(config-if)#ex
IDN-R8(config)#ipv un
IDN-R8(config)#ipv router ei 20
IDN-R8(config-rtr)#ei ro 8.8.8.8
IDN-R8(config-rtr)#ex
IDN-R8(config)#int lo0
IDN-R8(config-if)#ipv addr 8::8/128
IDN-R8(config-if)#ipv ei 20
IDN-R8(config-if)#ex
IDN-R8(config)#int g0/0
IDN-R8(config-if)#ipv addr 2001:12::1/64
IDN-R8(config-if)#ipv ei 20
IDN-R8(config-if)#no shut
IDN-R8(config-if)#ex
IDN-R8(config)#int g0/1
IDN-R8(config-if)#ipv addr 2001:13::1/64
IDN-R8(config-if)#ipv ei 20
IDN-R8(config-if)#no shut
IDN-R8(config-if)#ex
IDN-R8(config)#int g0/2
IDN-R8(config-if)#ipv addr 2001:11::2/64
IDN-R8(config-if)#ipv ei 20
IDN-R8(config-if)#no shut
IDN-R8(config-if)#ex
IDN-R9(config)#ipv un
IDN-R9(config)#ipv router ei 20
IDN-R9(config-rtr)#ei ro 9.9.9.9
IDN-R9(config-rtr)#ex
IDN-R9(config)#int lo0
IDN-R9(config-if)#ipv addr 9::9/128
IDN-R9(config-if)#ipv ei 20
IDN-R9(config-if)#ex
IDN-R9(config)#int g0/0
IDN-R9(config-if)#ipv addr 2001:14::20/64
IDN-R9(config-if)#ipv ei 20
IDN-R9(config-if)#no shut
IDN-R9(config-if)#ex
IDN-R9(config)#int g0/1
IDN-R9(config-if)#ipv addr 2001:13::2/64
IDN-R9(config-if)#ipv ei 20
IDN-R9(config-if)#no shut
IDN-R9(config-if)#ex
Baru tambahkan konfigurasi HSRP untuk R7 dan juga R9.

IDN-R7(config)#int g0/1
IDN-R7(config-if)#stand 1 ipv aut
IDN-R7(config-if)#stand 1 prio 200
IDN-R7(config-if)#stand 1 pre
IDN-R7(config-if)#stand 1 track g0/0
IDN-R7(config-if)#ex
IDN-R9(config)#int g0/0
IDN-R9(config-if)#stand 1 ipv aut
IDN-R9(config-if)#stand 1 pre
IDN-R9(config-if)#stand 1 track g0/1
IDN-R9(config-if)#ex
Lalu jika sudah, selanjutnya lakukan verifikasi bahwa PC sudah dapat melakukan ping ke R8. Selanjutnya konfigurasi pada bagian lainnya.

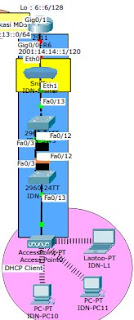

Pada bagan tersebut, konfigurasi etherchannel terlebih dahulu pada SW3 dan SW4.
IDN-SW3(config)#int ra fa0/1-12
IDN-SW3(config-if-range)#channel-g 1 mod des
IDN-SW3(config-if-range)#int port 1
IDN-SW3(config-if)#sw mod tr
IDN-SW3(config-if)#ex
IDN-SW4(config)#int ra fa0/1-12
IDN-SW4(config-if-range)#channel-g 1 mod des
IDN-SW4(config-if-range)#int port 1
IDN-SW4(config-if)#sw mod t
IDN-SW4(config-if)#ex
Jika sudah, baru lakukan konfigurasi DHCP pada router yang nantinya akan digunakan oleh client.
IDN-R6(config)#ipv dhcp pool IDN
IDN-R6(config-dhcpv6)#pref pool dhcp
IDN-R6(config-dhcpv6)#dns 2001:10::10
IDN-R6(config-dhcpv6)#dom idn.id
IDN-R6(config-dhcpv6)#ex
IDN-R6(config)#int g0/0
IDN-R6(config-if)#ipv addr 2001:14:14::1/120
IDN-R6(config-if)#ipv dhcp ser idn
IDN-R6(config-if)#ipv nd ot
IDN-R6(config-if)#ex
IDN-R6(config)#ipv loc pool idn 2001:14:14::/64 120
Lalu lakukan verifikasi pada client. Jika sudah, selanjutnya kita akan menambahkan routing OSPFv3.



Tambahkan routing OSPF.
IDN-R1(config)#ipv un
IDN-R1(config)#ipv router os 10
IDN-R1(config-rtr)#ro 1.1.1.1
IDN-R1(config-rtr)#ex
IDN-R1(config)#int lo0
IDN-R1(config-if)#ipv6 addr 1::1/128
IDN-R1(config-if)#ipv os 10 area 0
IDN-R1(config-if)#ex
IDN-R1(config)#int g0/0
IDN-R1(config-if)#ipv addr 2001:10:10::1/120
IDN-R1(config-if)#ipv os 10 area 0
IDN-R1(config-if)#no shut
IDN-R1(config-if)#ex
IDN-R1(config)#int g0/1
IDN-R1(config-if)#ipv addr 2001:20::1/120
IDN-R1(config-if)#ipv os 10 area 0
IDN-R1(config-if)#ex
IDN-R1(config)#int g0/2
IDN-R1(config-if)#ipv addr 2001:10::1/120
IDN-R1(config-if)#ipv os 10 area 0
IDN-R1(config-if)#no shut
IDN-R1(config-if)#ex
IDN-R2(config)#ipv u
IDN-R2(config)#ipv router os 10
IDN-R2(config-rtr)#ro 2.2.2.2
IDN-R2(config-rtr)#ex
IDN-R2(config)#int lo0
IDN-R2(config-if)#ipv addr 2::2/128
IDN-R2(config-if)#ipv os 10 ar 0
IDN-R2(config-if)#ex
IDN-R2(config)#int g0/0
IDN-R2(config-if)#ipv addr 2001:10:10::2/120
IDN-R2(config-if)#ipv os 10 ar 0
IDN-R2(config-if)#ex
IDN-R2(config)#int g0/1
IDN-R2(config-if)#ipv addr 2001:11:11::2/120
IDN-R2(config-if)#ipv os 10 ar 0
IDN-R2(config-if)#ex
IDN-R2(config)#int g0/2
IDN-R2(config-if)#ipv addr 2001:AB19::1/120
IDN-R2(config-if)#ipv os 10 ar 0
IDN-R2(config-if)#ex
IDN-R3(config)#ipv un
IDN-R3(config)#ipv router os 10
IDN-R3(config-rtr)#ro 3.3.3.3
IDN-R3(config-rtr)#ex
IDN-R3(config)#int lo0
IDN-R3(config-if)#ipv addr 3::3/129
% Incomplete command.
IDN-R3(config-if)#ipv addr 3::3/128
IDN-R3(config-if)#ipv os 10 ar 0
IDN-R3(config-if)#ex
IDN-R3(config)#int g0/1
IDN-R3(config-if)#no shut
IDN-R3(config-if)#ipv addr 2001:11:11::1/120
IDN-R3(config-if)#ipv os 10 ar 0
IDN-R3(config-if)#ex
Lalu bagian lainnya.



Pada bagian tersebut, tambahkan routing EIGRP.
IDN-R4(config)#ipv un
IDN-R4(config)#ipv router ei 10
IDN-R4(config-rtr)#ei ro 4.4.4.4
IDN-R4(config-rtr)#no sh
IDN-R4(config-rtr)#ex
IDN-R4(config)#int g0/0
IDN-R4(config-if)#ipv addr 2001:12:12::1/64
IDN-R4(config-if)#ipv ei 10
IDN-R4(config-if)#no shut
IDN-R4(config-if)#ipv addr 4::4/128
IDN-R4(config-if)#ipv ei 10
IDN-R4(config-if)#ex
IDN-R5(config)#ipv un
IDN-R5(config)#ipv router ei 10
IDN-R5(config-rtr)#ei ro 5.5.5.5
IDN-R5(config-rtr)#no shut
IDN-R5(config-rtr)#ex
IDN-R5(config)#int g0/0
IDN-R5(config-if)#ipv addr 2001:12:12::2/64
IDN-R5(config-if)#ipv ei 10
IDN-R5(config-if)#no shut
IDN-R5(config-if)#ex
IDN-R5(config)#int g0/1
IDN-R5(config-if)#ipv addr 2001:13:13::2/64
IDN-R5(config-if)#ipv ei 10
IDN-R5(config-if)#no shut
IDN-R5(config-if)#ex
IDN-R5(config)#int lo0
IDN-R5(config-if)#ipv addr 5::5/128
IDN-R5(config-if)#ipv ei 10
IDN-R5(config-if)#ex
IDN-R6(config)#ipv un
IDN-R6(config)#ipv router ei 10
IDN-R6(config-rtr)#ei ro 6.6.6.6
IDN-R6(config-rtr)#no shut
IDN-R6(config-rtr)#ex
IDN-R6(config)#int lo0
IDN-R6(config-if)#ipv addr 6::6/128
IDN-R6(config-if)#ipv ei 10
IDN-R6(config-if)#ex
IDN-R6(config)#int g0/1
IDN-R6(config-if)#ipv addr 2001:13:13::1/64
IDN-R6(config-if)#ipv ei 10
IDN-R6(config-if)#no shut
IDN-R6(config-if)#ex
IDN-R6(config)#int g0/0
IDN-R6(config-if)#ipv addr 2001:14:14::1/64
IDN-R6(config-if)#ipv ei 10
IDN-R6(config-if)#no shut
Jika sudah, lakukan verifikasi dapat berkomunikasi dengan bagiannya masing masing. Jika sudah, sekarang kita akan menambahkan autentikasi pada routing yang sudah dibuat tadi.
IDN-R6(config)#key chain IDN
IDN-R6(config-keychain)#key 1
IDN-R6(config-keychain-key)#key IDN
IDN-R6(config-keychain-key)#ex
IDN-R6(config-keychain)#ex
IDN-R6(config)#int g0/1
IDN-R6(config-if)#ipv aut mod ei 10 md
IDN-R6(config-if)#ipv aut key ei 10 IDN
IDN-R6(config-if)#ex
Tambahkan juga pada R5.
IDN-R5(config)#key chain IDN
IDN-R5(config-keychain)#key 1
IDN-R5(config-keychain-key)#key IDN
IDN-R5(config-keychain-key)#ex
IDN-R5(config-keychain)#ex
IDN-R5(config)#int g0/1
IDN-R5(config-if)#ipv aut mod ei 10 md
IDN-R5(config-if)#ipv aut key ei 10 IDN
IDN-R5(config-if)#ex
Maka pastikan kedua hubungan router kembali terjalin. Jika sudah, lakukan konfigurasi pada bagian lain.



Pada bagian tersebut, tambahkan routing terlbih dahulu.
IDN-R3(config)#int g0/0
IDN-R3(config-if)#ipv addr 2001:11:12::1/64
IDN-R3(config-if)#ipv os 10 ar 0
IDN-R3(config-if)#ex
IDN-R10(config)#ipv un
IDN-R10(config)#int lo0
IDN-R10(config-if)#ipv addr 10::10/128
IDN-R10(config-if)#ipv os 10 ar 0
IDN-R10(config-if)#ex
IDN-R10(config)#int g0/0
IDN-R10(config-if)#ipv addr 2001:11:12::2/64
IDN-R10(config-if)#ipv os 10 ar 0
IDN-R10(config-if)#no shut
IDN-R10(config-if)#ex
IDN-R10(config)#int g0/1
IDN-R10(config-if)#ipv addr 2001:11::2/64
IDN-R10(config-if)#ipv ei 10
IDN-R10(config-if)#no shut
IDN-R10(config-if)#ex
IDN-R10(config)#int g0/2
IDN-R10(config-if)#ipv addr 2001:12:11::1/64
IDN-R10(config-if)#ipv ei 20
IDN-R10(config-if)#ex
IDN-R4(config)#int g0/1
IDN-R4(config-if)#ipv addr 2001:12:11::1/64
IDN-R4(config-if)#ipv ei 10
IDN-R4(config-if)#no shut
IDN-R4(config-if)#ex
 Lalu dikarenakan ada beberapa routing yang berbeda, maka lakukan redistribute.
IDN-R10(config)#ipv un
IDN-R10(config)#ipv router os 10
IDN-R10(config-rtr)#ro 10.10.10.10
IDN-R10(config-rtr)#redis ei 10 tag 1
IDN-R10(config-rtr)#redis ei 20 tag 1
IDN-R10(config-rtr)#ex
IDN-R10(config)#ipv router ei 10
IDN-R10(config-rtr)#ei ro 10.10.10.10
IDN-R10(config-rtr)#redis ei 20 met 1 1 1 1 1
IDN-R10(config-rtr)#redis os 10 met 1 1 1 1 1
IDN-R10(config-rtr)#ex
IDN-R10(config)#ro ei 20
IDN-R10(config-router)#ei ro 10.10.10.10
IDN-R10(config-router)#redis ei 10 met 1 1 1 1 1
IDN-R10(config-router)#redis os 10 met 1 1 1 1 1
IDN-R10(config-router)#ex
Jika sudah, lakukan verifikasi terhadap routing tersebut.
