Lab 49 Superlab Cisco

SUPERLAB 49


Materi :
  1. Etherchannel
  2. OSPFv3
  3. EIGRPv6
  4. Redistribute
  5. Wireless
  6. SLAAC
  7. DHCP Client
  8. OSPFv3 Authentication
  9. Access List
Konfigurasi

Pertama lakukan  konfigurasi terhadap bagian etherchannel pada SW1 dan juga SW2.



Tambahkan etherchannel pada kedua router.
IDN-SW1(config)#int ra fa0/2-4
IDN-SW1(config-if-range)#channel-g 1 mod ac
IDN-SW1(config-if-range)#int port 1
IDN-SW1(config-if)#sw mod tr
IDN-SW1(config-if)#ex
IDN-SW2(config)#int ra fa0/2-4
IDN-SW2(config-if-range)#channel-g 1 mod ac
IDN-SW2(config-if-range)#int port 1
IDN-SW2(config-if)#sw mod tr
IDN-SW2(config-if)#ex
Setelah itu, lakukan konfigurasi pada blok lainnya.


Konfigurasi routing EIGRP dan juga OSPF sesuai posisi router. Jangan lupa untuk melakukan redistribute pada R2 dikarenakan akan menghubungkan routing yang berbeda.
IDN-R1(config)#ipv un
IDN-R1(config)#ipv router ei 10
IDN-R1(config-rtr)#ei ro 1.1.1.1
IDN-R1(config-rtr)#no sh
IDN-R1(config-rtr)#ex
IDN-R1(config)#int fa0/0
IDN-R1(config-if)#ipv ei 10
IDN-R1(config-if)#ex
IDN-R1(config)#int fa0/1
IDN-R1(config-if)#ipv ei 10
IDN-R1(config-if)#ex
IDN-R1(config)#int fa1/0
IDN-R1(config-if)#ipv ei 10
IDN-R1(config-if)#
IDN-R1(config-if)#ex
IDN-R2(config)#ipv router os 5
IDN-R2(config-rtr)#ro 2.2.2.2
IDN-R2(config-rtr)#redis ei 10 tag 1
IDN-R2(config-rtr)#ex
IDN-R2(config)#ipv router ei 10
IDN-R2(config-rtr)#ei ro 2.2.2.2
IDN-R2(config-rtr)#no sh
IDN-R2(config-rtr)#redis os 5 met 1 1 1 1 1
IDN-R2(config-rtr)#ex
IDN-R2(config)#int fa0/0
IDN-R2(config-if)#ipv ei 10
IDN-R2(config-if)#ex
IDN-R2(config)#int fa0/1
IDN-R2(config-if)#ipv os 5 ar 0
IDN-R2(config-if)#ex
IDN-R3(config)#ipv un
IDN-R3(config)#ipv router os 5
IDN-R3(config-rtr)#ro 3.3.3.3
IDN-R3(config-rtr)#ex
IDN-R3(config)#int fa0/0
IDN-R3(config-if)#ipv os 5 ar 0
IDN-R3(config-if)#ex
IDN-R3(config)#int fa0/1
IDN-R3(config-if)#ipv os 5 ar 0
IDN-R3(config-if)#ex
IDN-R3(config)#int fa1/0
IDN-R3(config-if)#ipv addr FE80::2 link
IDN-R3(config-if)#ipv addr 2001:35::/64 eui-64
IDN-R3(config-if)#ex
IDN-R5(config)#ipv un
IDN-R5(config)#ipv router os 5
IDN-R5(config-rtr)#ro 5.5.5.5
IDN-R5(config-rtr)#ex
IDN-R5(config)#int fa0/0
IDN-R5(config-if)#no shut
IDN-R5(config-if)#ipv addr aut
IDN-R5(config-if)#ipv addr FE80::2 link
IDN-R5(config-if)#ipv os 5 ar 0
IDN-R5(config-if)#ex
IDN-R5(config)#int fa0/1
IDN-R5(config-if)#ipv os 5 ar 0
IDN-R5(config-if)#ex

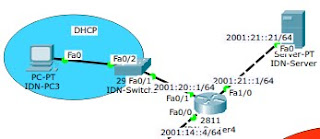

Selanjutnya lakukan konfigurasi pada bagian R6.




Pada bagian tersebut, konfigurasikan routing pada R4.
IDN-R4(config)#ipv un
IDN-R4(config)#ipv router ei 10
IDN-R4(config-rtr)#ei ro 4.4.4.4
IDN-R4(config-rtr)#no sh
IDN-R4(config-rtr)#ex
IDN-R4(config)#int fa0/0
IDN-R4(config-if)#ipv ei 10
IDN-R4(config-if)#ex
IDN-R4(config)#int fa0/1
IDN-R4(config-if)#ipv ei 10
IDN-R4(config-if)#ex
IDN-R4(config)#int fa1/0
IDN-R4(config-if)#ipv ei 10
IDN-R4(config-if)#ex
Jika sudah, kita akan menambahkan DHCP pool pada R4 agar client menggunakan ip dhcp dari router.
IDN-R4(config)#ipv dhcp pool IDN
IDN-R4(config-dhcpv6)#pref pool IDN
IDN-R4(config-dhcpv6)#dom idn.id
IDN-R4(config-dhcpv6)#dns 2001:21::21
IDN-R4(config-dhcpv6)#ex
IDN-R4(config)#ipv loc pool IDN 2001:20::10/64 128
Lalu definisikan pada port mana yang akan bekerja sebagai DHCP Server.
IDN-R4(config)#int fa0/1
IDN-R4(config-if)#ipv dhcp ser IDN
IDN-R4(config-if)#ex
Selanjutnya lakukan verifikasi terhadap client.



Jika sudah, konfigurasikan juga DNS pada server.



Selanjutnya, lakukan konfigurasi ACL pada R4 agar PC1 tidak dapat mengakses Server.
IDN-R4(config)#ipv acc ACL
IDN-R4(config-ipv6-acl)#den ipv 2001:10::2/64 host 2001:21::21
IDN-R4(config-ipv6-acl)#per ipv an an
IDN-R4(config-ipv6-acl)#ex
IDN-R4(config)#int fa1/0
IDN-R4(config-if)#ipv traf ACL out
IDN-R4(config-if)#ex

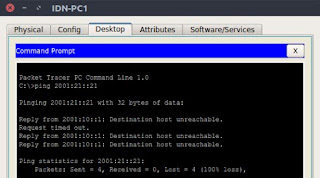

Lalu lakukan verifikasi ping dari PC1 menuju server.



Selanjutnya lakukan verifikasi juga dari PC3 ke PC5.



Maka akan berhasil.
