Lab 45 Superlab Cisco

SUPERLAB 45


Materi :
  1. Statelles Address
  2. Cell tower
  3. DHCP
  4. OSPF
  5. EIGRP
  6. Redistribution
  7. DHCP Full stateless
  8. DNS
  9. ACL IPv6
Konfigurasi

Lakukan konfigurasi pada bagian kiri terlebih dahulu.



Lakukan konfigurasi pada R9 dahulu agar dapat terhubung ke R10.
IDN-R9(config)#int fa0/0
IDN-R9(config-if)#no shut
IDN-R9(config-if)#ex
IDN-R9(config)#int se1/0
IDN-R9(config-if)#no shut
IDN-R9(config-if)#ipv addr fc00:1234:1234:1234::/64 eui-64
IDN-R9(config-if)#ex
IDN-R9(config)#ipv un
Setelah itu, konfigurasi pada R10 agar mendapatkan ip dari R9.
IDN-R10(config)#int se1/0
IDN-R10(config-if)#no shut
IDN-R10(config-if)#ipv addr aut
IDN-R10(config-if)#ex
Lalu buat kembali konfigurasi pada R9 dan kali ini diperuntukkan untuk server.
IDN-R9(config)#int fa0/0
IDN-R9(config-if)#no shut
IDN-R9(config-if)#ipv addr fc00:3456:3456:3456::/64 eui-64
IDN-R9(config-if)#ex

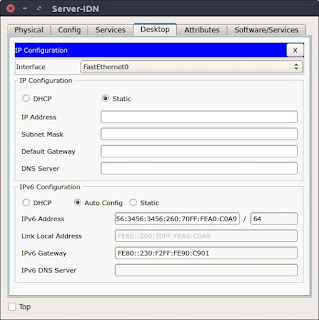

Setelah itu lakukan verifikasi pada server.



Jika sudah, selanjutnya lakukan konfigurasi pada bagian lainnya.

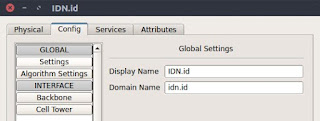

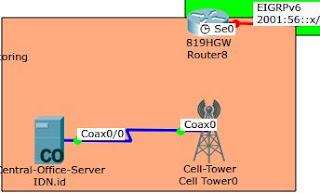

Pada blok tersebut, konfigurasi domain pada CO terlebih dahulu.



Jika sudah, daftarkan Cell tower pada R8.
IDN-R8#cell 0 gsm prof cre 1 idn.id pap idn idn
Untuk hubungan dengan cell tower sendiri, biasanya sekitar -+ 5 menit maka hubungan akan putus. Apabila seperti itu, daftarkan kembali. Lalu lakukan konfigurasi pada bagian lain.

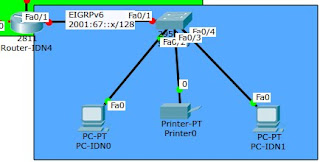

Lalu lakukan konfigurasi agar PC dan printer mendapatkan DHCP dari R4.
IDN-R4(config)#ipv dhcp pool idn
IDN-R4(config-dhcpv6)#pref pool IDN
IDN-R4(config-dhcpv6)#dom idn.id
IDN-R4(config-dhcpv6)#dns FE80::20A:41FF:FEB0:493
IDN-R4(config-dhcpv6)#ex
IDN-R4(config)#int fa0/1
IDN-R4(config-if)#ipv dhcp ser idn
IDN-R4(config-if)#ex
IDN-R4(config)#ipv loc pool idn 2001:67::1/40 64
Lalu lakukan verifikasi bahwa PC sudah mendapatkan address. Jika sudah, lakukan konfigurasi pada bagian lainnya kembali.



Pada blok tersebut, kita akan menambahkan access list agar laptop tidak dapat mengakses server.
IDN-R9(config)#ipv acc IDN
IDN-R9(config-ipv6-acl)#den tcp host 6789:6789:6789:0:201:64FF:FE47:C639 host FC00:3456:3456:3456:260:70FF:FEA0:C0A9 eq www
IDN-R9(config-ipv6-acl)#per ipv an an
IDN-R9(config-ipv6-acl)#ex
IDN-R9(config)#int fa0/0
IDN-R9(config-if)#ipv traff IDN out
IDN-R9(config-if)#ex
Jika sudah, lakukan verifikasi.  Selanjutnya, lakukan konfigurasi pada bagian tengah.

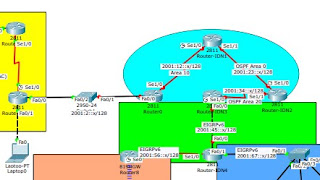

Pada bagian kali ini, lakukan konfigurasi routing OSPF dan juga EIGRP.
IDN-R9(config)#ipv un
IDN-R9(config)#ipv router os 1
IDN-R9(config-rtr)#ro 6.6.6.6
IDN-R9(config-rtr)#ex
IDN-R9(config)#int se1/0
IDN-R9(config-if)#ipv os 1 ar 10
IDN-R9(config-if)#ex
IDN-R9(config)#int fa0/0
IDN-R9(config-if)#ipv os 1 ar 10
IDN-R9(config-if)#ex
IDN-R10(config)#ipv un
IDN-R10(config)#ipv router os 1
IDN-R10(config-rtr)#ro 5.5.5.5
IDN-R10(config-rtr)#ex
IDN-R10(config)#int fa0/0
IDN-R10(config-if)#ipv os 1 ar 10
IDN-R10(config-if)#ex
IDN-R10(config)#int se1/0
IDN-R10(config-if)#ipv os 1 ar 10
IDN-R10(config-if)#ex
IDN-R0(config)#ipv un
IDN-R0(config)#ipv router os 1
IDN-R0(config-rtr)#ro 1.1.1.1
IDN-R0(config-rtr)#ex
IDN-R0(config)#int se1/0
IDN-R0(config-if)#ipv os 1 ar 10
IDN-R0(config-if)#ex
IDN-R0(config)#int fa0/0
IDN-R0(config-if)#ipv os 1 ar 10
IDN-R0(config-if)#ex
IDN-R1(config)#ipv un
IDN-R1(config)#ipv router os 3
IDN-R1(config-rtr)#ro 2.2.2.2
IDN-R1(config-rtr)#ex
IDN-R1(config)#int se1/0
IDN-R1(config-if)#ipv os 3 ar 10
IDN-R1(config-if)#ex
IDN-R1(config)#int se1/1
IDN-R1(config-if)#ipv os 3 ar 0
IDN-R1(config-if)#ex
IDN-R2(config)#ipv un
IDN-R2(config)#ipv router os 3
IDN-R2(config-rtr)#ro 3.3.3.3
IDN-R2(config-rtr)#ex
IDN-R2(config)#int se1/0
IDN-R2(config-if)#ipv os 3 ar 0
IDN-R2(config-if)#ex
IDN-R2(config)#int se1/1
IDN-R2(config-if)#ipv os 3 ar 20
IDN-R2(config-if)#ex
IDN-R3(config)#ipv un
IDN-R3(config)#ipv router os 1
IDN-R3(config-rtr)#ro 4.4.4.4
IDN-R3(config-rtr)#ex
IDN-R3(config)#int se1/0
IDN-R3(config-if)#ipv os 1 ar 20
IDN-R3(config-if)#ex
IDN-R3(config)#ipv router ei 1
IDN-R3(config-rtr)#no shut
IDN-R3(config-rtr)#ei ro 4.4.4.4
IDN-R3(config-rtr)#ex
IDN-R3(config)#int fa0/0
IDN-R3(config-if)#ipv ei 1
IDN-R3(config-if)#ex
IDN-R4(config)#ipv un
IDN-R4(config)#ipv router ei 1
IDN-R4(config-rtr)#no shut
IDN-R4(config-rtr)#ei ro 2.2.2.2
IDN-R4(config-rtr)#ex
IDN-R4(config)#int fa0/0
IDN-R4(config-if)#ipv ei 1
IDN-R4(config-if)#ex
IDN-R4(config)#int se1/0
IDN-R4(config-if)#ipv ei 1
IDN-R4(config-if)#ex
IDN-R8(config)#ipv un
IDN-R8(config)#ipv router ei 1
IDN-R8(config-rtr)#ei ro 3.3.3.3
IDN-R8(config-rtr)#no shut
IDN-R8(config-rtr)#ex
IDN-R8(config)#int se0
IDN-R8(config-if)#ipv ei 1
IDN-R8(config-if)#ex
Jika sudah, lakukan redistribute pada R3.
IDN-R3(config)#ipv router os 1
IDN-R3(config-rtr)#redis ei 1 tag 2
IDN-R3(config-rtr)#ex
IDN-R3(config)#ipv router ei 1
IDN-R3(config-rtr)#redis os 1 met 1 1 1 1 1
IDN-R3(config-rtr)#ex
Lalu lakukan verifikasi.
