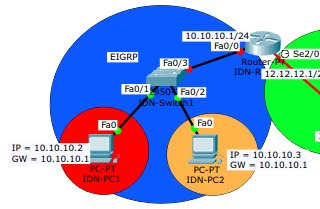

Konfigurasi

Pertama lakukan konfigurasi pada R1.



Pada R1, tambahkan routing EIGRP. Untuk berhubungan ke router lainnya, R1 akan menggunakan BGP juga. Oleh karena itu jangan lupa redistribute.
IDN-R1(config)#ro ei 10
IDN-R1(config-router)#net 10.0.0.0
IDN-R1(config-router)#redis bgp 10 met 1 1 1 1 1
IDN-R1(config-router)#ex
IDN-R1(config)#ro bgp 10
IDN-R1(config-router)#bgp router-id 1.1.1.1
IDN-R1(config-router)#nei 12.12.12.2 remote 20
IDN-R1(config-router)#redis ei 10
IDN-R1(config-router)#no syn
IDN-R1(config-router)#ex
Lanjut ke blok selanjutnya.



Pada blok tersebut, tambahkan routing OSPF dan juga BGP.
IDN-R2(config)#ro os 10
IDN-R2(config-router)#net 20.20.20.0 0.0.0.255 area 0
IDN-R2(config-router)#redis bgp 20 sub
IDN-R2(config-router)#ex
IDN-R2(config)#ro bgp 20
IDN-R2(config-router)#bgp router-id 2.2.2.2
IDN-R2(config-router)#nei 12.12.12.1 remote 10
IDN-R2(config-router)#nei 23.23.23.3 remote 30
IDN-R2(config-router)#redis os 10 match ex 1 ex 2
IDN-R2(config-router)#redis con
IDN-R2(config-router)#no syn
IDN-R2(config-router)#ex
Setelah itu lakukan konfigurasi pada router3.
IDN-R3(config)#ro ei 10
IDN-R3(config-router)#redis bgp 30 met 1 1 1 1 1
IDN-R3(config-router)#net 34.0.0.0
IDN-R3(config-router)#net 33.0.0.0
IDN-R3(config-router)#ex
IDN-R3(config)#ro bgp 30
IDN-R3(config-router)#bgp router-id 3.3.3.3
IDN-R3(config-router)#nei 23.23.23.2 remote 20
IDN-R3(config-router)#redis ei 10
IDN-R3(config-router)#no syn
IDN-R3(config-router)#ex
Jika sudah, selanjutnya kita akan melakukan konfigurasi pada router819.



Sebelumnya, konfigurasi pada Centrall office terlebih dahulu.





Baru lakukan konfigurasi pada router.

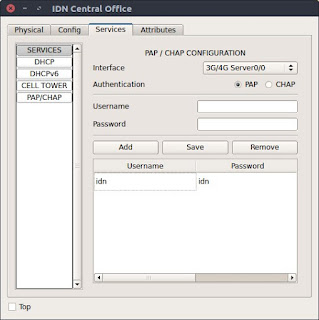

IDN-R819#cell 0 gsm prof create 1 pt.idn.com pap idn idn
IDN-R819#conf term
IDN-R819(config)#int cel 0
IDN-R819(config-if)#ip addr 172.16.1.2 255.255.255.0
IDN-R819(config-if)#ex
Maka secara otomatis akan terbentuk hubungan pada router tersebut.



Namun perlu diketahui, setiap 5 menit akan secara otomatis down. Oleh karena itu konfigurasi kembali pada Router tersebut.Jika sudah, selanjutnya tambahkan routing pada MLS.
IDN-SW1(config)#ro ei 10
IDN-SW1(config-router)#net 34.34.34.0
IDN-SW1(config-router)#net 33.33.33.0
IDN-SW1(config-router)#ex
Setelah itu lakukan konfgurasi pada blok ASA.



Pada blok tersebut, lakukan konfigurasi pada ASA.
IDN-ASA(config)#int vlan 2
IDN-ASA(config-if)#ip addr 30.30.30.2 255.255.255.0
IDN-ASA(config-if)#ex
IDN-ASA(config)#int e0/1
IDN-ASA(config-if)#sw acc vlan 2
IDN-ASA(config-if)#ex
Tambahkan username dan juga pssword untul login nantinya.
IDN-ASA(config)#user IDN pass IDN
Setelah itu, enable terlebih dahulu webvpnnya.
IDN-ASA(config)#webvpn
IDN-ASA(config-webvpn)#enable in
INFO: WebVPN and DTLS are enabled on 'inside'.
IDN-ASA(config-webvpn)#ex
Jika sudah, buat bookmark pada ASA.



Selanjutnya konfigurasi VPN group policy.
IDN-ASA(config)#group political in
IDN-ASA(config)#group political at
IDN-ASA(config-group-policy)#vpn ssl-clientless
IDN-ASA(config-group-policy)#webvpn
IDN-ASA(config-group-webvpn)#url-list val IDNWEB
IDN-ASA(config-group-webvpn)#tunnel-group IDN type remote-access
IDN-ASA(config)#tunnel-g IDN general
IDN-ASA(config-tunnel-general)#def political
IDN-ASA(config-tunnel-general)#user IDN at
IDN-ASA(config-username)#vpn political
IDN-ASA(config-username)#ex

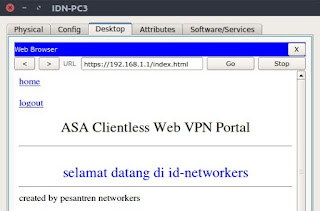

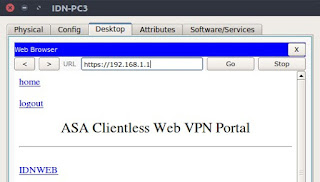

Setelah itu lakukan verifikasi pada PC.

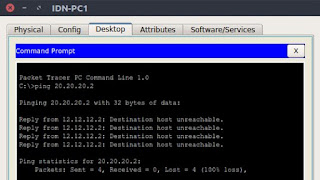

Jika sudah, selanjutnya kita akan melakukan konfigurasi access list pada R2 untuk filter PC1 agar tidak dapat terhubung dengan server 1.
IDN-R2(config)#acc 10 den host 10.10.10.2
IDN-R2(config)#acc 10 per an
IDN-R2(config)#int fa0/0
IDN-R2(config-if)#ip acc 10 out
IDN-R2(config-if)#ex
Setelah itu lakukan verifikasi.

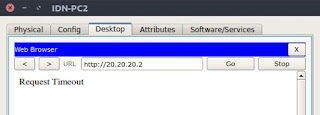

Jika sudah, kita akan menambahkan kembali extended ACL agar PC2 tidak dapat mengakses web dari server namun dapat melakukan ping.
IDN-R2(config)#acc 100 den tcp host 10.10.10.3 host 20.20.20.2 eq www
IDN-R2(config)#acc 100 per ip an an
IDN-R2(config)#int se2/0
IDN-R2(config-if)#ip acc 100 in
IDN-R2(config-if)#ex
Lalu lakukan verifikasi.





Maka lab telah selesai.
