Lab 40 Superlab Cisco

SUPERLAB 40


Materi :
  1. EIGRP
  2. Standart ACL
  3. DHCP Server
  4. PPPoE
  5. IP phone
  6. WLAN
  7. RIP
  8. Redistribute
  9. Mail Server
Konfigurasi

Kita akan lakukan konfigurasi terlebih dahulu pada router dan juga wireless.



Pada  R2, rambahkan routing EIGRP.
IDN-R2(config)#ro ei 5
IDN-R2(config-router)#net 10.10.10.0
IDN-R2(config-router)#net 11.11.11.0
IDN-R2(config-router)#net 23.23.23.0
IDN-R2(config-router)#ex
Selanjutnya lakukan konfigurasi pada WLAN.

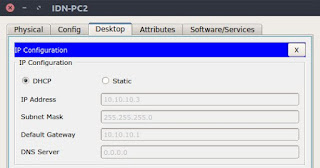

Selanjutnya lakukan verifikasi pada client apakah sudah mendapat ip address atau belum.



Jika sudah, selanjutnya konfigurasikan ip phone. Untuk melakukan konfigurasi pada ip phone, pertama tama tambahkan DHCP server terlebih dahulu pada R2.
IDN-R2(config)#ip dhcp pool voice
IDN-R2(dhcp-config)#net 11.11.11.0 255.255.255.0
IDN-R2(dhcp-config)#def 11.11.11.1
IDN-R2(dhcp-config)#op 150 ip 11.11.11.1
IDN-R2(dhcp-config)#ex
Setelah itu, enable service ip phone.
IDN-R2(config)#tel
IDN-R2(config-telephony)#max-dn 1
IDN-R2(config-telephony)#max-e 1
IDN-R2(config-telephony)#ip sou 11.11.11.1 port 2000
IDN-R2(config-telephony)#auto ass 4 to 6
IDN-R2(config-telephony)#auto ass 1 to 5
IDN-R2(config-telephony)#ex
Lalu definisikan interface voip pada switch.
IDN-SW1(config)#int fa0/2
IDN-SW1(config-if)#sw mod acc
IDN-SW1(config-if)#sw vo vlan 1
IDN-SW1(config-if)#ex
Jika sudah, tambahan default number pada R2.
IDN-R2(config)#ephone-d 1
IDN-R2(config-ephone-dn)#num 54003
IDN-R2(config-ephone-dn)#ex

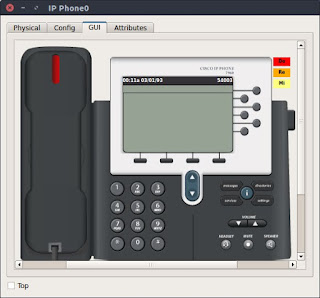

Lalu lakukan verifikasi pada ip phone.



Terlihat bahwa ip phone sudah mendapatkan nomor. Selanjutnya, kita akan melakukan konfigurasi pada bagian PPPoE.


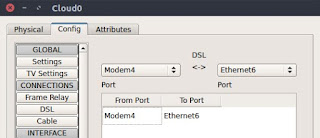

Lalu lakukan konfigurasi PPPoE pada R3.
IDN-R3(config)#int fa0/1
IDN-R3(config-if)#ip un fa1/1
IDN-R3(config-if)#peer def ip addr pool IDN
IDN-R3(config-if)#ppp aut chap
IDN-R3(config-if)#ex
IDN-R3(config)#vpdn enable
IDN-R3(config)#vpdn-g IDN
IDN-R3(config-vpdn)#acc
IDN-R3(config-vpdn-acc-in)#prot pppoe
IDN-R3(config-vpdn-acc-in)#vir 1
IDN-R3(config-vpdn-acc-in)#ex
IDN-R3(config-vpdn)#ex
IDN-R3(config)#ip loc pool IDN 13.1.1.10 13.2.2.10
IDN-R3(config)#user IDN pass IDN
Lalu lakukan verifikasi.



Lalu selanjutnya lakukan summary address.



Tambahkan interface loopback terlebih dahulu.
IDN-R2(config)#int lo0
IDN-R2(config-if)#ip addr 13.0.0.1 255.255.255.0
IDN-R2(config-if)#ex
IDN-R2(config)#int lo1
IDN-R2(config-if)#ip addr 13.0.1.1 255.255.255.0
IDN-R2(config-if)#ex
IDN-R2(config)#int lo2
IDN-R2(config-if)#ip addr 13.0.2.2 255.255.255.0
IDN-R2(config-if)#ex
IDN-R2(config)#int lo3
IDN-R2(config-if)#ip addr 13.0.3.3 255.255.255.0
IDN-R2(config-if)#ex
Jangan lupa untuk mengadvertise menggunakan eigrp.
IDN-R2(config)#ro ei 5
IDN-R2(config-router)#net 13.0.0.0
IDN-R2(config-router)#net 13.0.1.0
IDN-R2(config-router)#net 13.0.2.0
IDN-R2(config-router)#net 13.0.3.0
IDN-R2(config-router)#ex
Lalu lakukan summary.
IDN-R2(config-if)#ip sum ei 5 13.0.0.0 255.255.255.0
Jika sudah, lakukan verifikasi bahwa address tersebut sudah tersummary. Selanjutnya, lakukan konfigurasi pada bagian lainnya.



Pada bagian tersebut, konfigurasi address pada setiap router terlebih dahulu, setelah itu konfigurasi routingnya.
IDN-R4(config)#ro ri
IDN-R4(config-router)#ver 2
IDN-R4(config-router)#net 14.14.14.0
IDN-R4(config-router)#net 19.19.19.0
IDN-R4(config-router)#net 15.15.15.0
IDN-R4(config-router)#net 17.17.17.0
IDN-R4(config-router)#ex
IDN-R5(config)#ro ri
IDN-R5(config-router)#ver 2
IDN-R5(config-router)#net 15.15.15.0
IDN-R5(config-router)#net 16.16.16.0
IDN-R5(config-router)#net 111.111.111.0
IDN-R5(config-router)#ex
IDN-R6(config)#ro ri
IDN-R6(config-router)#ver 2
IDN-R6(config-router)#net 17.17.17.0
IDN-R6(config-router)#net 18.18.18.0
IDN-R6(config-router)#net 222.222.222.0
IDN-R6(config-router)#ex
Lalu pastikan semua router terhubung. Lalu kita akan buat ip DHCP yang nantinya akan diperuntukkan untuk client.
IDN-R5(config)#ip dhcp pool IDN
IDN-R5(dhcp-config)#def 16.16.16.1
IDN-R5(dhcp-config)#net 16.16.16.0 255.255.255.0
IDN-R5(dhcp-config)#dns 8.8.8.8
IDN-R5(dhcp-config)#ex

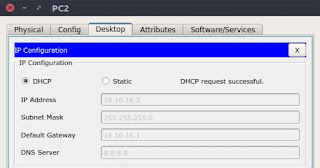

Lalu lakukan verifikasi pada PC.



Jika sudah, selanjutnya pada R6, tambahkan pula DHCP untuk jaringan localnya.
IDN-R6(config)#ip dhcp pool IDN1
IDN-R6(dhcp-config)#net 18.18.18.0 255.255.255.0
IDN-R6(dhcp-config)#def 18.18.18.1
IDN-R6(dhcp-config)#dns 8.8.8.8
IDN-R6(dhcp-config)#ex
Lakukan verifikasi kembali pada pc.



Konfigurasi juga R4 agar client yang ada pada R4 mendapat ip dhcp.
IDN-R4(config)#ip dhcp pool IDN2
IDN-R4(dhcp-config)#net 19.19.19.0 255.255.255.0
IDN-R4(dhcp-config)#def 19.19.19.1
IDN-R4(dhcp-config)#dns 8.8.8.8
IDN-R4(dhcp-config)#ex
Lalu lakukan verifkasi kembali.



Selanjutnya, kita akan menambahkan ACL agar client 19.19.19.3 tidak dapat berhubungan dengan server.
IDN-R4(config)#acc 1 den host 19.19.19.3
IDN-R4(config)#int fa0/1
IDN-R4(config-if)#ip acc 1 in
IDN-R4(config-if)#ex
Lalu lakukan verifikasi bahwa PC tidak bisa melakukan ping. Selanjutnya kita akan melakukan redistribute pada R3.



Tambahkan terlebih dahulu routing pada router tersebut.
IDN-R3(config)#ro ei 5
IDN-R3(config-router)#net 12.12.12.0
IDN-R3(config-router)#net 1.1.1.0
IDN-R3(config-router)#no aut
IDN-R3(config-router)#ex
IDN-R3(config)#ro ri
IDN-R3(config-router)#ver 2
IDN-R3(config-router)#net 14.14.14.0
IDN-R3(config-router)#redis ei 5 met 1
IDN-R3(config-router)#ex
Lalu lakukan redistribute.
IDN-R3(config)#ro ri
IDN-R3(config-router)#ver 2
IDN-R3(config-router)#redis ei 5 met 1
IDN-R3(config-router)#ex
IDN-R3(config)#ro ei 5
IDN-R3(config-router)#redis rip met 1 1 1 1 1
IDN-R3(config-router)#ex
Pastikan semua client sudah dapat terhubng.
