Lab 34 Superlab Cisco

SUPERLAB 34



Materi :
  1. MLS DHCP
  2. RIP
  3. EIGRP
  4. OSPF
  5. Redistribute
  6. WIreless
  7. Etherchannel
  8. HSRP
  9. Standart ACL
  10. Extended ACL
 Konfigurasi

Lakukan konfigurasi pada bagian paling kiri terlebih dahulu.



Pada blok tersebut, kita akan menambahkan VLAN 10 pada MLS dan juga akan memberikan DHCP untuk VLAN tersebut. Konfigurasi pada MLS1 terlebih dahulu.
IDN-MLS1(config)#vlan 10
IDN-MLS1(config-vlan)#name VLAN10-IDN
IDN-MLS1(config-vlan)#ex
Jangan lupa untuk memberikan ip address untuk VLAN tersebut dikarenakan nantinya MLS1 akan dijadikan sebagai gateaway untuk VLAN10.
IDN-MLS1(config)#int vlan 10
IDN-MLS1(config-if)#ip addr 10.10.10.1 255.255.255.0
IDN-MLS1(config-if)#ex
Setelah itu konfigurasi DHCP Server pada MLS.
IDN-MLS1(config)#ip dhcp pool vlan10
IDN-MLS1(dhcp-config)#net 10.10.10.0 255.255.255.0
IDN-MLS1(dhcp-config)#def 10.10.10.1
IDN-MLS1(dhcp-config)#dns 30.30.30.2
IDN-MLS1(dhcp-config)#ex
Selanjutnya, konfigurasi Etherchannel pada kedua MLS.
IDN-MLS1(config)#int ra fa0/1-3
IDN-MLS1(config-if-range)#channel-g 1 mod des
IDN-MLS1(config-if-range)#int port 1
IDN-MLS1(config-if)#sw tr en dot
IDN-MLS1(config-if)#sw mod tr
IDN-MLS1(config-if)#ex
IDN-MLS2(config)#int ra fa0/1-3
IDN-MLS2(config-if-range)#channel-g 1 mod des
IDN-MLS2(config-if-range)#int port 1
IDN-MLS2(config-if)#sw tr en dot
IDN-MLS2(config-if)#sw mod tr
IDN-MLS2(config-if)#ex
Setelah itu konfigurasi routing pada MLS2 agar dapat berhubungan ke network lainnya.
IDN-MLS2(config)#ip routing
IDN-MLS2(config)#ro os 10
IDN-MLS2(config-router)#net 10.10.10.0 0.0.0.255 area 10
IDN-MLS2(config-router)#net 112.112.112.0 0.0.0.255 area 10
IDN-MLS2(config-router)#net 20.20.20.0 0.0.0.255 area 10
IDN-MLS2(config-router)#ex
Jika sudah, selanjutnya lakukan konfigurasi pada blok lainnya.



Pada blok tersebut, kita akan mengkonfigurasi wirelessnya.

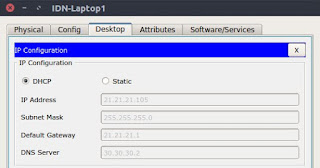

Lalu pastikan client mendapatkan ip dhcp.



Selanjutnya konfgurasi pada bagian yang menggunakan routing.



Konfigurasi routing berdasarkan bagian masing masing router.
IDN-R1(config)#ro os 10
IDN-R1(config-router)#net 112.112.112.0 0.0.0.255 area 10
IDN-R1(config-router)#ex
IDN-R1(config)#ro ei 10
IDN-R1(config-router)#net 23.23.23.0
IDN-R1(config-router)#net 30.30.30.0
IDN-R1(config-router)#ex
IDN-R1(config)#ro ri
IDN-R1(config-router)#ver 2
IDN-R1(config-router)#net 12.12.12.0
IDN-R1(config-router)#ex
IDN-R2(config)#ro ri
IDN-R2(config-router)#ver 2
IDN-R2(config-router)#net 40.40.40.0
IDN-R2(config-router)#net 12.12.12.0
IDN-R2(config-router)#ex
IDN-R3(config)#ro ei 10
IDN-R3(config-router)#net 40.40.40.0
IDN-R3(config-router)#net 23.23.23.0
IDN-R3(config-router)#no aut
IDN-R3(config-router)#ex
Setelah itu lakukan redistribute pada R1.

IDN-R1(config)#router ospf 10
IDN-R1(config-router)#redistribute rip subnets
IDN-R1(config-router)#redistribute eigrp 10 subnets
IDN-R1(config-router)#ex
IDN-R1(config)#router eigrp 10
IDN-R1(config-router)#redistribute rip metric 1 1 1 1 1
IDN-R1(config-router)#redistribute ospf 10 metric 1 1 1 1 1
IDN-R1(config-router)#ex
IDN-R1(config)#router rip
IDN-R1(config-router)#redistribute eigrp 10 metric 1
IDN-R1(config-router)#redistribute ospf 10 metric 1
IDN-R1(config-router)#ex
Jika sudah, selanjutnya kita kan melakukan konfigurasi HSRP.



Tambahkan HSRP untuk R3 dan juga R2.
IDN-R2(config)#ro ri
IDN-R2(config-router)#pass fa0/0
IDN-R2(config-router)#ex
IDN-R2(config)#int fa0/0
IDN-R2(config-if)#stand 10 ip 40.40.40.1
IDN-R2(config-if)#stand pre
IDN-R2(config-if)#ex
IDN-R3(config)#ro ei 10
IDN-R3(config-router)#pass fa0/1
IDN-R3(config-router)#ex
IDN-R3(config)#int fa0/1
IDN-R3(config-if)#stand 10 ip 40.40.40.1
IDN-R3(config-if)#stand 10 pre
IDN-R3(config-if)#ex
Jika sudah, selanjutnya konfigurasi Access list agar PC2 tidak dapat mengakses server.



Gunakan standart access list.
IDN-R1(config)#acc 10 den 10.10.10.4
IDN-R1(config)#acc 10 per an
Lalu definisikan port sebagai jalur menuju server.
IDN-R1(config)#int fa1/1
IDN-R1(config-if)#ip acc 10 out
IDN-R1(config-if)#ex
 Jika sudah, konfigurasi juga extended ACL untuk PC7.
IDN-R1(config)#acc 100 den tcp host 40.40.40.7 host 30.30.30.2 eq www
IDN-R1(config)#acc 100 per ip an an
Jangan lupa untuk mendefinisikan port yang akan digunakan.
IDN-R1(config)#int ra fa0/0-1
IDN-R1(config-if-range)#ip acc 100 in
IDN-R1(config-if-range)#ex
Setelah itu lakukan verifikasi.


Lakukan verifikasi untuk mengakses web.







Maka lab sudah selesai.
