Lab 31 Superlab Cisco

SUPERLAB 31


Materi :
  1. DHCP
  2. PPPoE
  3. HSRP
  4. Etherchannel
  5. Routing EIGRP
  6. Routing OSPF
  7. Redistribute
  8. NTP
  9. Wireless
Konfigurasi

Pertama kita lakukan konfigurasi pada R1 terlebih dahulu.



Pada router tersebut, tambahkan DHCP untuk client nantinya.

IDN-R1(config)#ip dhcp pool client
IDN-R1(dhcp-config)#net 10.10.10.0 255.255.255.0
IDN-R1(dhcp-config)#def 10.10.10.1
IDN-R1(dhcp-config)#ex
Jangan lupa untuk menambahkan konfigurasi trunk pada SW5.
IDN-SW5(config)#int ra fa0/3-4
IDN-SW5(config-if-range)#sw mod tr
IDN-SW5(config-if-range)#ex
Lalu lakukan verifikasi terhadap DHCP yang sudah dibuat tadi.



Jika sudah, selanjutnya kita akan melakukan konfigurasi pada bagian PPPoE.



Pada blok tersebut, lakukan konfigurasi terlebih dahulu pada frame relay. Definisikan DSL port modem yang menuju ke router.



Selanjutnya enable service pppoe yang ada pada router.

IDN-R6(config)#int fa1/0
IDN-R6(config-if)#pppoe en
IDN-R6(config-if)#ex
Jika sudah, buat virtual template pada router tersebut.
IDN-R6(config)#int virtual-tem 1
IDN-R6(config-if)#ip un f1/0
IDN-R6(config-if)#peer def ip ad pool ambito
IDN-R6(config-if)#ppp aut chap
IDN-R6(config-if)#ex
Setelah itu konfigurasi VPDN nya.
IDN-R6(config)#vpdn en
IDN-R6(config)#vpdn-g 1
IDN-R6(config-vpdn)#acc
IDN-R6(config-vpdn-acc-in)#prot pppoe
IDN-R6(config-vpdn-acc-in)#virtual-tem 1
IDN-R6(config-vpdn-acc-in)#ex
Setelah itu buat ip pool untuk PPPoE tersebut. Buat juga username dan password untuk pppoe yang akan dibuat.
IDN-R6(config)#ip local pool ambito 10.10.10.2 10.10.10.3
IDN-R6(config)#user IDN pass cisco

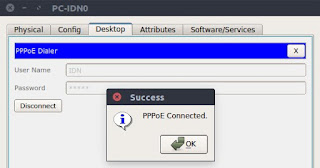

Lalu lakukan verifikasi terhadap PPPoE yang sudah dibuat tadi.



Selanjutnya kita akan melakukan konfigurasi pada blok lainnya.



Pada blok tersebut, konfigurasi HSRP.
IDN-R4(config)#int fa1/0
IDN-R4(config-if)#stand 1 ip 80.80.80.80
IDN-R4(config-if)#stand 1 pre
IDN-R4(config-if)#ex
IDN-R5(config)#int fa1/0
IDN-R5(config-if)#stand 1 ip 80.80.80.80
IDN-R5(config-if)#stand 1 pre
IDN-R5(config-if)#stand 1 prio 101
IDN-R5(config-if)#stand 1 track fa0/0
IDN-R5(config-if)#ex
Jika sudah, tambahkan routing untuk ketiga router tersebut.
IDN-R3(config)#ro ei 10
IDN-R3(config-router)#net 23.23.23.0
IDN-R3(config-router)#net 34.34.34.0
IDN-R3(config-router)#net 35.35.35.0
IDN-R3(config-router)#no aut
IDN-R3(config-router)#ex
IDN-R4(config)#ro ei 10
IDN-R4(config-router)#net 80.80.80.0
IDN-R4(config-router)#net 34.34.34.0
IDN-R4(config-router)#pass fa1/0
IDN-R4(config-router)#no aut
IDN-R4(config-router)#ex
IDN-R5(config)#ro ei 10
IDN-R5(config-router)#net 15.15.15.0
IDN-R5(config-router)#net 35.35.35.0
IDN-R5(config-router)#net 80.80.80.0
IDN-R5(config-router)#pass fa1/0
IDN-R5(config-router)#no aut
IDN-R5(config-router)#ex
Selanjutnya lakukan konfigurasi pada bagian wireless.

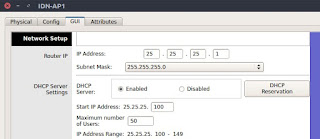

Pada bagian tersebut, konfigurasi wirelessnya.

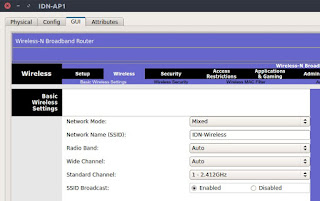

Selanjutnya buat wirelessnya.

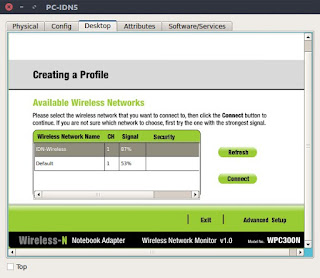

Lalu connect wireless yang sudah kita buat tadi menggunakan PC.

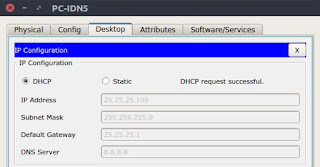

Pastikan client mendapatkan ip DHCP.



Jika sudah, selanjutnya lakukan konfigurasi pada blok lainnya.

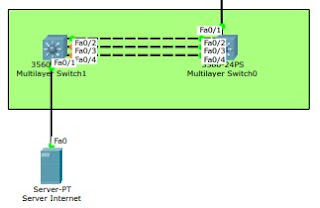

Pada blok tersebut,konfigurasikan etherchannel.
IDN-MLS1(config)#int ra fa0/2-4
IDN-MLS1(config-if-range)#channel-g 1 mod on
IDN-MLS1(config-if-range)#ex
IDN-MLS1(config)#int port-channel 1
IDN-MLS1(config-if)#no sw
IDN-MLS1(config-if)#ip addr 16.16.16.3 255.255.255.0
IDN-MLS1(config-if)#ex
IDN-MLS1(config)#int fa0/1
IDN-MLS1(config-if)#no sw
IDN-MLS1(config-if)#ip addr 14.14.14.1 255.255.255.0
IDN-MLS1(config-if)#ex
IDN-MLS0(config)#int ra fa0/2-3
IDN-MLS0(config-if-range)#ex
IDN-MLS0(config)#int ra fa0/2-4
IDN-MLS0(config-if-range)#channel-g 1 mod on
IDN-MLS0(config-if-range)#ex
IDN-MLS0(config)#int port 1
IDN-MLS0(config-if)#no sw
IDN-MLS0(config-if)#ip addr 16.16.16.2 255.255.255.0
IDN-MLS0(config-if)#ex
IDN-MLS0(config)#int fa0/1
IDN-MLS0(config-if)#no sw
IDN-MLS0(config-if)#ip addr 15.15.15.2 255.255.255.0
IDN-MLS0(config-if)#ex
Selanjutnya tambahkan routing pada kedua MLS.
IDN-MLS0(config)#ro ei 10
IDN-MLS0(config-router)#net 15.15.15.0
IDN-MLS0(config-router)#net 16.16.16.0
IDN-MLS0(config-router)#no aut
IDN-MLS0(config-router)#ex
IDN-MLS1(config)#ip routing
IDN-MLS1(config)#ro ei 10
IDN-MLS1(config-router)#net 16.16.16.0
IDN-MLS1(config-router)#net 14.14.14.0
IDN-MLS1(config-router)#no aut
IDN-MLS1(config-router)#ex

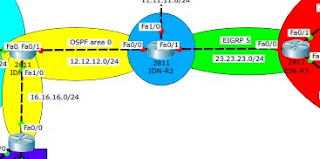

Jika sudah, lakukan redistribute pada blok berikut.



Konfigurai setiap router terlebih dahulu untuk menambahkan routing OSPF.
IDN-R6(config)#ro os 10
IDN-R6(config-router)#net 16.16.16.0 0.0.0.255 area 0
IDN-R6(config-router)#net 22.22.22.0 0.0.0.255 area 0
IDN-R6(config-router)#net 30.30.30.0 0.0.0.255 area 0
IDN-R6(config-router)#ex
IDN-R1(config)#ro os 10
IDN-R1(config-router)#net 12.12.12.0 0.0.0.255 area 0
IDN-R1(config-router)#net 10.10.10.0 0.0.0.255 area 0
IDN-R1(config-router)#net 16.16.16.0 0.0.0.255 area 0
IDN-R1(config-router)#ex
IDN-R2(config)#ro os 10
IDN-R2(config-router)#net 12.12.12.0 0.0.0.255 area 0
IDN-R2(config-router)#ex

IDN-R2(config)#ro ei 10
IDN-R2(config-router)#net 23.23.23.0
IDN-R2(config-router)#net 11.11.11.0
IDN-R2(config-router)#no aut
IDN-R2(config-router)#ex
Selanjutnya lakukan redistribute.
IDN-R2(config)#ro ei 10
IDN-R2(config-router)#redis os 10 met 1 1 1 1 1
IDN-R2(config-router)#ex
IDN-R2(config)#ro os 10
IDN-R2(config-router)#redis ei 10 sub
IDN-R2(config-router)#ex

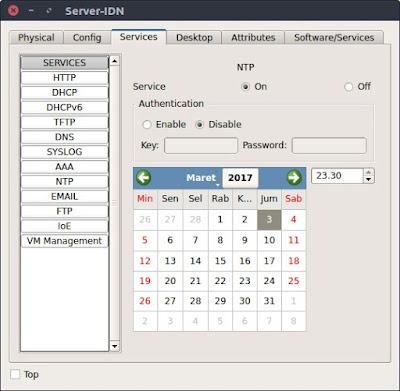

Jika sudah, selanjutnya kita akan melakukan konfigurasi NTP untuk R2. Konfigurasi server terlebih dahulu.



Kemudian definisikan server tersebut pada R2.
IDN-R2(config)#ntp ser 11.11.11.11
Jika sudah, lakukan verifikasi terhadap NTP tersebut.



Maka lab sudah selesai.
