Lab 26 Superlab Cisco

SUPERLAB 26


Materi
  1. DHCP Server
  2. Routing EIGRP
  3. Routing OSPF
  4. Routing RIP
  5. Redistribute
  6. VLAN
  7. VoIP
  8. Standart Access List
  9. Extended Access List
Konfigurasi

Konfigurasi bagian kanan terlebih dahulu.



Tambahkan VLAN terlebih dahulu sesuai bagian masing masing.
IDN-SW3(config)#vlan 10
IDN-SW3(config-vlan)#name VLAN10-IDN
IDN-SW3(config-vlan)#ex
IDN-SW2(config)#vlan 20
IDN-SW2(config-vlan)#name VLAN20-IDN
IDN-SW2(config-vlan)#ex
Setelah itu definisikan portnya untuk VLAN dan juga trunk.
IDN-SW3(config)#int fa0/2
IDN-SW3(config-if)#sw mod acc
IDN-SW3(config-if)#sw acc vlan 10
IDN-SW3(config-if)#ex
IDN-SW3(config)#int fa0/1
IDN-SW3(config-if)#sw mod tr
IDN-SW3(config-if)#ex
IDN-SW2(config)#int fa0/2
IDN-SW2(config-if)#sw mod acc
IDN-SW2(config-if)#sw acc vlan 20
IDN-SW2(config-if)#ex
IDN-SW2(config)#int fa0/1
IDN-SW2(config-if)#sw mod tr
IDN-SW2(config-if)#ex
Selanjutnya lakukan konfigurasi pada router yang terhubung ke switch.
IDN-R6(config)#int fa0/0.20
IDN-R6(config-subif)#en dot 20
IDN-R6(config-subif)#ip addr 10.10.10.1 255.255.255.0
IDN-R6(config-subif)#ex
IDN-R5(config)#int fa1/0.10
IDN-R5(config-subif)#en dot 10
IDN-R5(config-subif)#ip addr 13.13.13.1 255.255.255.0
IDN-R5(config-subif)#ex
Selanjutnya, kita akan membuat agar client mendapatkan ip dhcp. Oleh karena itu konfigurasi DHCP server pada setiap router.
IDN-R5(config)#ip dhcp pool vlan10
IDN-R5(dhcp-config)#net 13.13.13.0 255.255.255.0
IDN-R5(dhcp-config)#def 13.13.13.1
IDN-R5(dhcp-config)#ex
IDN-R6(config)#ip dhcp pool vlan20
IDN-R6(dhcp-config)#net 10.10.10.0 255.255.255.0
IDN-R6(dhcp-config)#def 10.10.10.1
IDN-R6(dhcp-config)#ex
Lalu lakukan verifikasi terhadap client. Jika sudah, konfigurasikan routing EIGRP pada bagian tersebut.
IDN-R4(config)#ro ei 100
IDN-R4(config-router)#net 12.12.12.0
IDN-R4(config-router)#net 11.11.11.0
IDN-R4(config-router)#no aut
IDN-R4(config-router)#ex
IDN-R5(config)#ro ei 100
IDN-R5(config-router)#net 12.12.12.0
IDN-R5(config-router)#net 13.13.13.0
IDN-R5(config-router)#net 14.14.14.0
IDN-R5(config-router)#no aut
IDN-R5(config-router)#ex
IDN-R6(config)#ro ei 100
IDN-R6(config-router)#net 11.11.11.0
IDN-R6(config-router)#net 10.10.10.0
IDN-R6(config-router)#no aut
IDN-R6(config-router)#ex

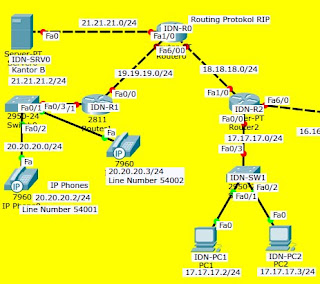

jika sudah, lakukan konfigurasi pada bagian kiri.



Pada bagian tersebut, konfigurasikan routing RIP.
IDN-R1(config)#ro ri
IDN-R1(config-router)#ver 2
IDN-R1(config-router)#net 20.20.20.0
IDN-R1(config-router)#net 19.19.19.0
IDN-R1(config-router)#ex
IDN-R0(config)#ro ri
IDN-R0(config-router)#ver 2
IDN-R0(config-router)#net 21.21.21.0
IDN-R0(config-router)#net 19.19.19.0
IDN-R0(config-router)#net 18.18.18.0
IDN-R0(config-router)#ex
IDN-R2(config)#ro ri
IDN-R2(config-router)#ver 2
IDN-R2(config-router)#net 18.18.18.0
IDN-R2(config-router)#net 17.17.17.0
IDN-R2(config-router)#net 16.16.16.0
IDN-R2(config-router)#ex
Selanjutnya kita akan melakukan konfigurasi agar PC1 tidak bisa melakukan ping kepada server.
IDN-R0(config)#acc 1 den host 17.17.17.2
IDN-R0(config)#acc 1 per an
IDN-R0(config)#int fa1/0
IDN-R0(config-if)#ip acc 1 out
IDN-R0(config-if)#ex
IDN-R0(config)#int fa0/0
IDN-R0(config-if)#ip acc 1 in
IDN-R0(config-if)#ex

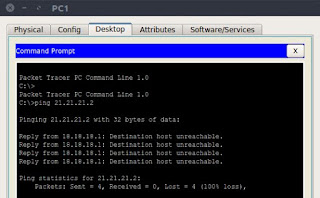

Lalu lakukan verifikasi.



Maka akan gagal. Selanjutnya, sekarang giliran PC2 yang akan dibatasi akses ke server.
IDN-R0(config)#acc 100 den tcp host 17.17.17.3 host 21.21.21.2 eq www
IDN-R0(config)#acc 100 per ip an an
IDN-R0(config)#int fa1/0
IDN-R0(config-if)#ip acc 100 out
IDN-R0(config-if)#ex
IDN-R0(config)#int fa0/0
IDN-R0(config-if)#ip acc 100 in
IDN-R0(config-if)#ex

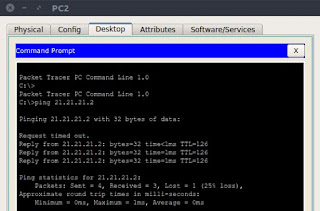

Lalu lakukan verifikasi ping dan juga akses website.

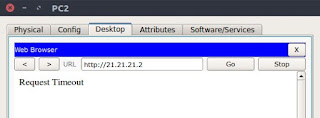

Maka ketika akses web akan gagal. Selanjutnya, kita akan melakukan konfigurasi VoIP. Tambahkan DHCP terlebih dahulu pada R1.
IDN-R1(config)#int fa0/1.1
IDN-R1(config-subif)#en dot 1
IDN-R1(config-subif)#ip addr 20.20.20.1 255.255.255.0
IDN-R1(config-subif)#ex
IDN-R1(config)#ip dhcp pool voice
IDN-R1(dhcp-config)#net 20.20.20.0 255.255.255.0
IDN-R1(dhcp-config)#def 20.20.20.1
IDN-R1(dhcp-config)#op 150 ip 20.20.20.1
IDN-R1(dhcp-config)#ex
Lalu enable service voip yang ada pada R1.
IDN-R1(config)#tel
IDN-R1(config-telephony)#max-d 5
IDN-R1(config-telephony)#max-e 5
IDN-R1(config-telephony)#ip sou 20.20.20.1 port 2000
IDN-R1(config-telephony)#auto ass 1 to 5
IDN-R1(config-telephony)#ex
Setelah itu konfigurasi number yang nantinya akan diberikan ke IP Phone.
IDN-R1(config)#ephone-d 1
IDN-R1(config-ephone-dn)#num 1001
IDN-R1(config-ephone-dn)#ex
IDN-R1(config)#ephone-d 2
IDN-R1(config-ephone-dn)#num 1002
IDN-R1(config-ephone-dn)#ex
Lalu lakukan verifikasi pada IP Phone.Jika sudah, lakukan konfigurasi pada bagian tengah.



Pada bagian tersebut, tambahkan routing OSPF, EIGRP, dan juga RIP.
IDN-R7(config)#ro os 1
IDN-R7(config-router)#net 17.17.17.0 0.0.0.255 area 0
IDN-R7(config-router)#net 15.15.15.0 0.0.0.255 area 0
IDN-R7(config-router)#ex
Dikarenakan ada beberapa routing yang berada pada R3, maka lakukan redistribute.
IDN-R3(config)#ro ei 100
IDN-R3(config-router)#net 14.14.14.0
IDN-R3(config-router)#redis os 1 met 1 1 1 1 1
IDN-R3(config-router)#redis ri met 1 1 1 1 1
IDN-R3(config-router)#ex
IDN-R3(config)#ro os 1
IDN-R3(config-router)#net 15.15.15.0 0.0.0.255 area 0
IDN-R3(config-router)#redis ei 100 sub
IDN-R3(config-router)#redis ri sub
IDN-R3(config-router)#ex
IDN-R3(config)#ro ri
IDN-R3(config-router)#ver 2
IDN-R3(config-router)#net 16.16.16.0
IDN-R3(config-router)#redis ei 100 met 1
IDN-R3(config-router)#redis os 1 met 1
IDN-R3(config-router)#ex
Jika sudah, lakukan verifikasi dan pastikan semuanya saling dapat berhubungan.
