SUPERLAB 19



Materi :
  1. VLAN
  2. DHCP
  3. EIGRP
  4. RIP
  5. OSPF
  6. Redistribute
  7. Wireless
  8. Port-Security
  9. SVI
Konfigurasi


Lakukan konfigurasi pada bagian kanan terlebih dahulu.



Pada bagian tersebut, kita akan menambahkan VLAN terlebih dahulu pada switch yang ada.
IDN-SW2(config)#vlan 10
IDN-SW2(config-vlan)#name VLAN10-IDN
IDN-SW2(config-vlan)#ex
IDN-SW4(config)#vlan 30
IDN-SW4(config-vlan)#name VLAN30-IDN
IDN-SW4(config-vlan)#ex
IDN-SW10(config)#vlan 30
IDN-SW10(config-vlan)#name VLAN30-IDN
IDN-SW10(config-vlan)#ex
IDN-SW3(config)#vlan 20
IDN-SW3(config-vlan)#name VLAN20-IDN
IDN-SW3(config-vlan)#ex
Lalu definisikan interface yang akan di daftarkan ke dalam VLAN.
IDN-SW2(config)#int ra fa0/2-4
IDN-SW2(config-if-range)#sw mod acc
IDN-SW2(config-if-range)#sw acc vlan 10
IDN-SW2(config-if-range)#ex
IDN-SW4(config)#int fa0/1
IDN-SW4(config-if)#sw mod tr
IDN-SW4(config-if)#ex
IDN-SW5(config)#int ra fa0/1-2
IDN-SW5(config-if-range)#sw mod acc
IDN-SW5(config-if-range)#sw acc vlan 30
IDN-SW5(config-if-range)#ex
IDN-SW5(config)#int ra fa0/4-5
IDN-SW5(config-if-range)#sw mod tr
IDN-SW5(config-if-range)#ex
IDN-SW10(config)#int fa0/1
IDN-SW10(config-if)#sw mod tr
IDN-SW10(config-if)#ex
IDN-SW3(config)#int ra fa0/2-4
IDN-SW3(config-if-range)#sw mod acc
IDN-SW3(config-if-range)#sw acc vlan 20
IDN-SW3(config-if-range)#ex
IDN-SW3(config)#int fa0/1
IDN-SW3(config-if)#sw mod tr
IDN-SW3(config-if)#ex

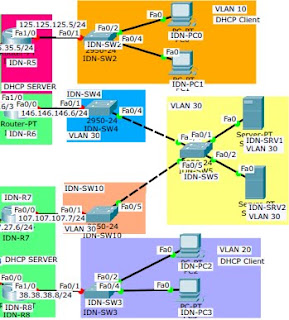

Lalu kita akan melakukan konfigurasi agar VLAN yang sudah dibuat tersebut memiliki gateway. Oleh karena itu, konfigurasi pada R5 dan juga R8 agar menjadi gateway untuk VLAN tersebut.
IDN-R5(config)#int fa1/0
IDN-R5(config-if)#no shut
IDN-R5(config-if)#ex
IDN-R5(config)#int fa1/0.10
IDN-R5(config-subif)#en dot 10
IDN-R5(config-subif)#ip addr 125.125.125.1 255.255.255.0
IDN-R5(config-subif)#ex
IDN-R8(config)#int fa1/0
IDN-R8(config-if)#no shut
IDN-R8(config-if)#ex
IDN-R8(config)#int fa1/0.20
IDN-R8(config-subif)#en dot 20
IDN-R8(config-subif)#ip addr 38.38.38.1 255.255.255.0
IDN-R8(config-subif)#ex
Jika sudah, sekarang kita akan menjadikan kedua router tersebut sebagai DHCP Server.
IDN-R5(config)#ip dhcp pool VLAN10
IDN-R5(dhcp-config)#net 125.125.125.0 255.255.255.0
IDN-R5(dhcp-config)#def 125.125.125.1
IDN-R5(dhcp-config)#dns 8.8.8.8
IDN-R5(dhcp-config)#ex
IDN-R8(config)#ip dhcp pool VLAN20
IDN-R8(dhcp-config)#net 38.38.38.0 255.255.255.0
IDN-R8(dhcp-config)#def 38.38.38.1
IDN-R8(dhcp-config)#dns 8.8.8.8
IDN-R8(dhcp-config)#ex
Lalu lakukan verifikasi bahwa client sudah mendapatkan dhcp.

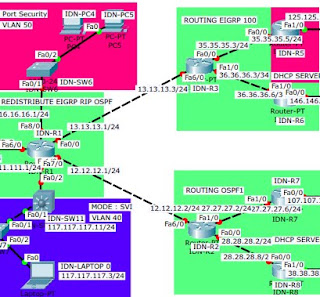

Selanjutnya, kita akan melakukan konfigurasi pada bagian tengah.



Konfigurasi routing pada router yang ada.
IDN-R5(config)#ro ei 100
IDN-R5(config-router)#net 35.35.35.0
IDN-R5(config-router)#net 125.125.125.0
IDN-R5(config-router)#no aut
IDN-R5(config-router)#ex
IDN-R6(config)#ro ei 100
IDN-R6(config-router)#net 146.146.146.0
IDN-R6(config-router)#net 36.36.36.0
IDN-R6(config-router)#no aut
IDN-R6(config-router)#ex
IDN-R3(config)#ro ei 100
IDN-R3(config-router)#net 35.35.35.0
IDN-R3(config-router)#net 36.36.36.0
IDN-R3(config-router)#net 13.13.13.0
IDN-R3(config-router)#no aut
IDN-R3(config-router)#ex
IDN-R7(config)#ro os 1
IDN-R7(config-router)#net 107.107.107.0 0.0.0.255 area 0
IDN-R7(config-router)#net 27.27.27.0 0.0.0.255 area 0
IDN-R7(config-router)#ex
IDN-R8(config)#ro os 1
IDN-R8(config-router)#net 38.38.38.0 0.0.0.255 area 0
IDN-R8(config-router)#net 28.28.28.0 0.0.0.255 area 0
IDN-R8(config-router)#ex
IDN-R2(config)#ro os 1
IDN-R2(config-router)#net 12.12.12.0 0.0.0.255 area 0
IDN-R2(config-router)#net 27.27.27.0 0.0.0.255 area 0
IDN-R2(config-router)#net 28.28.28.0 0.0.0.255 area 0
IDN-R2(config-router)#ex
Lalu pada R1, tambahkan 3 jenis routing yang berbeda.
IDN-R1(config)#ro os 1
IDN-R1(config-router)#net 12.12.12.0 0.0.0.255 area 0
IDN-R1(config-router)#ex
IDN-R1(config)#ro ei 100
IDN-R1(config-router)#net 13.13.13.0
IDN-R1(config-router)#no aut
IDN-R1(config-router)#ex
IDN-R1(config)#ro ri
IDN-R1(config-router)#ver 2
IDN-R1(config-router)#net 100.100.100.0
IDN-R1(config-router)#net 117.117.117.0
IDN-R1(config-router)#net 16.16.16.0
IDN-R1(config-router)#ex
Dikarenakan ada beberapa jenis routing yang berbeda, selanjutnya lakukan redistribute.
IDN-R1(config)#ro os 1
IDN-R1(config-router)#redis rip sub
IDN-R1(config-router)#redis ei 100 sub
IDN-R1(config-router)#ex
IDN-R1(config)#ro ei 100
IDN-R1(config-router)#redis os 1 met 1 1 1 1 1
IDN-R1(config-router)#redis rip met 1 1 1 1 1
IDN-R1(config-router)#ex
IDN-R1(config)#ro ri
IDN-R1(config-router)#ver 2
IDN-R1(config-router)#redis os 1 met 1
IDN-R1(config-router)#redis ei 100 met 1
IDN-R1(config-router)#ex
Jika sudah, lakukan konfigurasi pada bagian kiri.

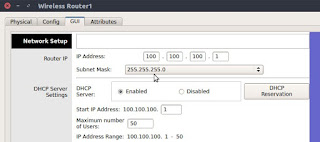

Konfigurasi wirelessnya.





Jika sudah, lakukan verifikasi pada server, apakah sudah mendapat IP DHCP atau belum.



Setelah itu, lakukan konfigurasi pada bagian lainnya.



Pada bagian tersebut, tambahkan VLAN terlebih dahulu pada MLS.
IDN-SW11(config)#vlan 40
IDN-SW11(config-vlan)#name VLAN40-IDN
IDN-SW11(config-vlan)#ex
Lalu tambahkan ip address untuk VLAN tersebut.
IDN-SW11(config)#int vlan 40
IDN-SW11(config-if)#ip addr 117.117.117.11 255.255.255.0
IDN-SW11(config-if)#ex
Jangan lupa untuk mendefinisikan interface yang akan di daftarkan ke VLAN tersebut.
IDN-SW11(config)#int fa0/1
IDN-SW11(config-if)#sw mod acc
IDN-SW11(config-if)#sw acc vlan 40
IDN-SW11(config-if)#ex
Jika sudah, tambahkan routing RIP agar client dapat berhubungan dengan device lainnya.
IDN-SW11(config)#ro ri
IDN-SW11(config-router)#ver 2
IDN-SW11(config-router)#net 111.111.111.0
IDN-SW11(config-router)#net 117.117.117.0
IDN-SW11(config-router)#ex
Selanjutnya lakukan konfigurasi pada bagian lainnya.
IDN-SW6(config)#vlan 50
IDN-SW6(config-vlan)#name VLAN50-IDN
IDN-SW6(config-vlan)#ex

Lalu definisikan interface yang akan didaktarkan ke dalam VLAN yang sudah dibuat tadi.



IDN-SW6(config)#int ra fa0/2-3
IDN-SW6(config-if-range)#sw mod acc
IDN-SW6(config-if-range)#sw acc vlan 50
IDN-SW6(config-if-range)#ex
IDN-SW6(config)#int fa0/1
IDN-SW6(config-if)#sw mod tr
IDN-SW6(config-if)#ex
Selanjutnya, kita akan melakukan konfigurasi port security. Kita akan membuat PC4 tidak dapat terhubung dengan jaringan.
IDN-SW6(config)#int fa0/2
IDN-SW6(config-if)#sw port
IDN-SW6(config-if)#sw port mac 0040.0B1C.D6AE
IDN-SW6(config-if)#ex
Lalu pastikan PC tidak dapat berkomunikasi.
