Lab 18 Superlab Cisco

SUPERLAB 18


Materi :
  1. VLAN
  2. VoIP
  3. EIGRP
  4. OSPF
  5. RIP
  6. Redistribute
  7. Wireless
  8. DHCP Server
  9. VTP
Konfigurasi

Lakukan konfigurasi terlebih dahulu pada bagian VLAN.



Pada bagian tersebut, kita akan membuat SW5 sebagai VTP Server, SW6 sebagai Transparent dan juga SW6 sebagai client.
IDN-SW5(config)#vtp dom IDN
Domain name already set to IDN.
IDN-SW5(config)#vtp mod ser
Device mode already VTP SERVER.
IDN-SW5(config)#vtp pass IDN
IDN-SW6(config)#int fa0/1
IDN-SW6(config-if)#sw mod tr
IDN-SW6(config-if)#ex
IDN-SW6(config)#vtp dom IDN
Domain name already set to IDN.
IDN-SW6(config)#vtp mod trans
Device mode already VTP TRANSPARENT.
IDN-SW6(config)#vtp pass IDN
IDN-SW7(config)#int fa0/2
IDN-SW7(config-if)#sw mod tr
IDN-SW7(config-if)#ex
IDN-SW7(config)#vtp dom IDN
Domain name already set to IDN.
IDN-SW7(config)#vtp mod cli
Device mode already VTP CLIENT.
IDN-SW7(config)#vtp pass IDN
Password already set to IDN
Selanjutnya buat VLAN pada SW5.
IDN-SW5(config)#vlan 10
IDN-SW5(config-vlan)#name VLAN10-IDN
IDN-SW5(config-vlan)#ex
IDN-SW5(config)#vlan 20
IDN-SW5(config-vlan)#name VLAN20-IDN
IDN-SW5(config-vlan)#ex
Lalu definisikan interface mana saja yang akan dimasukkan ke dalam VLAN pada SW7.
IDN-SW7(config)#int ra fa0/4,fa0/5
IDN-SW7(config-if-range)#sw mod acc
IDN-SW7(config-if-range)#sw acc vlan 20
IDN-SW7(config-if-range)#ex
IDN-SW7(config)#int ra fa0/1,fa0/3
IDN-SW7(config-if-range)#sw mod acc
IDN-SW7(config-if-range)#sw acc vlan 10
IDN-SW7(config-if-range)#ex
Jangan lupa untuk konfigurasi intervlan pada R7 agar R7 dijadikan gateway oleh VLAN tadi.
IDN-R7(config)#int fa0/0
IDN-R7(config-if)#no shut
IDN-R7(config-if)#ex
IDN-R7(config)#int fa0/0.10
IDN-R7(config-subif)#en dot 10
IDN-R7(config-subif)#ip addr 10.10.10.7 255.255.255.0
IDN-R7(config-subif)#ex
IDN-R7(config)#int fa0/0.20
IDN-R7(config-subif)#en dot 20
IDN-R7(config-subif)#ip addr 20.20.20.7 255.255.255.0
IDN-R7(config-subif)#ex
Selanjutnya konfigurasi blok lain.



Pada blok tersebut kita akan membuat agar IP phone dapat saling terhubung. Lakukan konfigurasi pada router terlebih dahulu.
IDN-R6(config)#ip dhcp pool voip
IDN-R6(dhcp-config)#net 146.146.146.0 255.255.255.0
IDN-R6(dhcp-config)#def 146.146.146.6
IDN-R6(dhcp-config)#op 150 ip 146.146.146.6
IDN-R6(dhcp-config)#ex
Buat CMEnya.
IDN-R6(config)#tel
IDN-R6(config-telephony)#max-e 2
IDN-R6(config-telephony)#max-dn 2
IDN-R6(config-telephony)#ip sou 18.18.18.1 port 2000
IDN-R6(config-telephony)#cre cnf
Creating CNF files
CNF-FILES: Clock is not set or synchronized, retaining old versionStamp
IDN-R6(config-telephony)#auto ass 1 to 5
IDN-R6(config-telephony)#ex
Selanjutnya, tambahkan nomor untuk telephone.
IDN-R6(config)#ephone-dn 1
IDN-R6(config-ephone-dn)#num 1818
IDN-R6(config-ephone-dn)#ex
IDN-R6(config)#ephone-dn 2
IDN-R6(config-ephone-dn)#num 1919
IDN-R6(config-ephone-dn)#ex
Lalu konfigurasi switchnya.
IDN-SW4(config)#int ra fa0/1-5
IDN-SW4(config-if-range)#sw mod acc
IDN-SW4(config-if-range)#sw voice vlan 1
IDN-SW4(config-if-range)#span port
IDN-SW4(config-if-range)#ex
Lalu lakukan verifikasi pada ip phone.





Selanjutnya, konfigurasi pada R5, R6 dan R7.



Pada blok tersebut, konfigurasi routing EIGRP pada setiap router.
IDN-R5(config)#ro ei 10
IDN-R5(config-router)#net 45.45.45.0
IDN-R5(config-router)#net 56.56.56.0
IDN-R5(config-router)#net 57.57.57.0
IDN-R5(config-router)#no aut
IDN-R5(config-router)#ex
IDN-R6(config)#ro ei 10
IDN-R6(config-router)#net 56.56.56.0
IDN-R6(config-router)#net 146.146.146.0
IDN-R6(config-router)#no aut
IDN-R6(config-router)#ex
IDN-R7(config)#ro ei 10
IDN-R7(config-router)#net 57.57.57.0
IDN-R7(config-router)#net 10.10.10.0
IDN-R7(config-router)#net 20.20.20.0
IDN-R7(config-router)#no aut
IDN-R7(config-router)#ex
Selanjutnya konfigurasi pada bagian kiri.

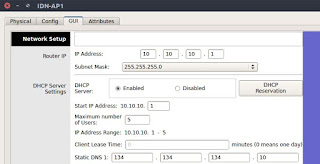

Pada bagian tersebut, konfigurasi wirelessnya terlebih dahulu.

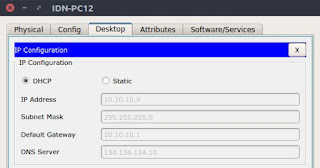

Lalu pastikan PC sudah mendapatkan ip dhcp.



Selanjutnya lakukan konfigurasi pada MLS.
IDN-MLS1(config)#vlan 30
IDN-MLS1(config-vlan)#name VLAN30-IDN
IDN-MLS1(config-vlan)#ex
IDN-MLS1(config)#vlan 40
IDN-MLS1(config-vlan)#name VLAN40-IDN
IDN-MLS1(config-vlan)#ex
IDN-MLS1(config)#int vlan 30
IDN-MLS1(config-if)#ip addr 30.30.30.1 255.255.255.0
IDN-MLS1(config-if)#ex
IDN-MLS1(config)#int vlan 40
IDN-MLS1(config-if)#ip addr 40.40.40.1 255.255.255.0
IDN-MLS1(config-if)#ex
Lalu definisikan interface yang akan di daftarkan ke dalam VLAN yang sudah dibuat tadi.
IDN-MLS1(config)#int ra fa0/2-3
IDN-MLS1(config-if-range)#sw mod acc
IDN-MLS1(config-if-range)#sw acc vlan 30
IDN-MLS1(config-if-range)#ex
IDN-MLS1(config)#int ra fa0/4-5
IDN-MLS1(config-if-range)#sw mod acc
IDN-MLS1(config-if-range)#sw acc vlan 40
IDN-MLS1(config-if-range)#ex
Jika sudah, tambahkan routing OSPF pada MLS.
IDN-MLS1(config)#ip routing
IDN-MLS1(config)#ro os 10
IDN-MLS1(config-router)#net 30.30.30.0 0.0.0.255 area 0
IDN-MLS1(config-router)#net 40.40.40.0 0.0.0.255 area 0
IDN-MLS1(config-router)#net 111.111.111.0 0.0.0.255 area 0
IDN-MLS1(config-router)#ex
Selanjutnya konfigurasi pada bagian VoIP. Konfigurasi DHCP pada R3 terlebih dahulu.
IDN-R3(config)#int fa0/0
IDN-R3(config-if)#no sh
IDN-R3(config-if)#ip addr 123.123.123.3 255.255.255.0
IDN-R3(config-if)#ex
IDN-R3(config)#ip dhcp pool voip
IDN-R3(dhcp-config)#net 123.123.123.0 255.255.255.0
IDN-R3(dhcp-config)#def 123.123.123.3
IDN-R3(dhcp-config)#op 150 ip 123.123.123.3
IDN-R3(dhcp-config)#dns 134.134.134.10
IDN-R3(dhcp-config)#ex
Setelah itu enable service voip yang ada di dalam router.
IDN-R3(config)#tel
IDN-R3(config-telephony)#max-e 2
IDN-R3(config-telephony)#max-d 2
IDN-R3(config-telephony)#ip sou 123.123.123.3 port 2000
IDN-R3(config-telephony)#cre cnf
IDN-R3(config-telephony)#ex
Lalu tambahkan nomor telfon yang nantinya akan digunakan oleh IP Phone.
IDN-R3(config)#ephone-d 1
IDN-R3(config-ephone-dn)#num 1231
IDN-R3(config-ephone-dn)#ex
IDN-R3(config)#ephone-d 2
IDN-R3(config-ephone-dn)#num 1232
IDN-R3(config-ephone-dn)#ex
Jika sudah, definisikan pada switch interface yang akan dimasukkan ke dalam VoIP.
IDN-SW2(config)#int ra fa0/1-5
IDN-SW2(config-if-range)#sw mod acc
IDN-SW2(config-if-range)#sw vo vlan 1
IDN-SW2(config-if-range)#span port
IDN-SW2(config-if-range)#ex
Lalu lakukan verifikasi. Jika sudah, konfigurasikan routing ospf pada R1, R2, dan R3.

IDN-R1(config)#ro os 10
IDN-R1(config-router)#net 11.11.11.0 0.0.0.255 area 0
IDN-R1(config-router)#net 12.12.12.0 0.0.0.255 area 0
IDN-R1(config-router)#net 111.111.111.0 0.0.0.255 area 0
IDN-R1(config-router)#ex

IDN-R3(config)#ro os 10
IDN-R3(config-router)#net 23.23.23.0 0.0.0.255 area 0
IDN-R3(config-router)#net 123.123.123.0 0.0.0.255 area 0
IDN-R3(config-router)#ex

IDN-R2(config)#ro os 10
IDN-R2(config-router)#net 12.12.12.0 0.0.0.255 area 0
IDN-R2(config-router)#net 23.23.23.0 0.0.0.255 area 0
IDN-R2(config-router)#net 24.24.24.0 0.0.0.255 area 0
IDN-R2(config-router)#ex
Jika sudah, konfigurasi pada bagian atas.



Tambahkan routing RIP, OSPF, EIGRP pada Router tersebut.

IDN-R4(config)#ro rip
IDN-R4(config-router)#ver 2
IDN-R4(config-router)#net 134.134.134.0
IDN-R4(config-router)#ex
IDN-R4(config)#ro ei 10
IDN-R4(config-router)#net 45.45.45.0
IDN-R4(config-router)#no aut
IDN-R4(config-router)#ex
IDN-R4(config)#ro os 10
IDN-R4(config-router)#net 24.24.24.0 0.0.0.255 area 0
IDN-R4(config-router)#ex
Lalu lakukan redistribute dikarenakan ada beberapa routing yang berbeda.

IDN-R4(config)#ro ri
IDN-R4(config-router)#ver 2
IDN-R4(config-router)#redis ei 10 met 1
IDN-R4(config-router)#redis os 10 met 1
IDN-R4(config-router)#ex
IDN-R4(config)#router os 10
IDN-R4(config-router)#redist ri met 1 metric-type 1 sub tag 1
IDN-R4(config-router)#redis ei 10 met 1 metric-type 1 sub tag 1
IDN-R4(config-router)#ex
IDN-R4(config)#ro ei 10
IDN-R4(config-router)#redis ri me 1 0 1 1 1
IDN-R4(config-router)#redis os 10 met 1 1 1 1 1
IDN-R4(config-router)#auto-summary
Lalu lakukan verifikasi.
