Lab 13 Superlab Cisco

SUPERLAB 13


Materi
  1. VLAN
  2. DHCP Client
  3. Routing OSPF
  4. Routing EIGRP
  5. Redistribution
  6. EtherChannel
  7. Wireless
  8. LACP
Konfigurasi

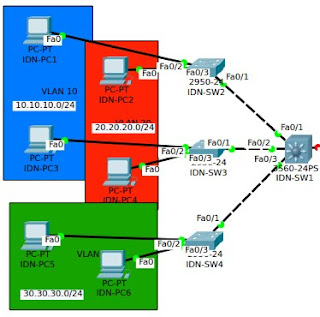

Pertama tama, kita akan melakukan konfigurasi pada topologi sebelah kiri.



Tambahkan ip address terlebih dahulu pada interface yang dimiliki MLS yang menuju ke router. Setelah itu, tambahkan VLAN pada Switch terlebih dahulu.
IDN-SW2(config)#vlan 10
IDN-SW2(config-vlan)#name VLAN10-IDN
IDN-SW2(config-vlan)#ex
IDN-SW2(config)#vlan 20
IDN-SW2(config-vlan)#name VLAN20-IDN
IDN-SW2(config-vlan)#ex
IDN-SW3(config)#vlan 10
IDN-SW3(config-vlan)#name VLAN10-IDN
IDN-SW3(config-vlan)#ex
IDN-SW3(config)#vlan 20
IDN-SW3(config-vlan)#name VLAN20-IDN
IDN-SW3(config-vlan)#ex
IDN-SW4(config)#vlan 30
IDN-SW4(config-vlan)#name VLAN30-IDN
IDN-SW4(config-vlan)#ex
Setelah itu, definisikan interface yang akan dimasukkan ke vlan yang sudah dibuat.
IDN-SW2(config)#int fa0/2
IDN-SW2(config-if)#sw mod acc
IDN-SW2(config-if)#sw acc vlan 10
IDN-SW2(config-if)#ex
IDN-SW2(config)#int fa0/3
IDN-SW2(config-if)#sw mod acc
IDN-SW2(config-if)#sw acc vlan 20
IDN-SW2(config-if)#ex
IDN-SW3(config)#int fa0/2
IDN-SW3(config-if)#sw mod acc
IDN-SW3(config-if)#sw acc vlan 10
IDN-SW3(config-if)#ex
IDN-SW3(config)#int fa0/3
IDN-SW3(config-if)#sw mod acc
IDN-SW3(config-if)#sw acc vlan 20
IDN-SW3(config-if)#ex
IDN-SW4(config)#int ra fa0/2-3
IDN-SW4(config-if-range)#sw mod acc
IDN-SW4(config-if-range)#sw acc vlan 30
IDN-SW4(config-if-range)#ex
Jika sudah, sekarang saatnya melakukan konfigurasi pada MLS1. Pada MLS1, kita akan jadikan gateway untuk vlan yang sudah dibuat tadi. Oleh karena itu buat VLAN, setelah itu berikan address pada VLAN tersebut untuk dijadikan gateway.
IDN-SW1(config)#vlan 10
IDN-SW1(config-vlan)#name VLAN10-IDN
IDN-SW1(config-vlan)#ex
IDN-SW1(config)#vlan 20
IDN-SW1(config-vlan)#name VLAN20-IDM
IDN-SW1(config-vlan)#name VLAN20-IDN
IDN-SW1(config-vlan)#ex
IDN-SW1(config)#vlan 30
IDN-SW1(config-vlan)#name VLAN30-IDN
IDN-SW1(config-vlan)#ex
IDN-SW1(config)#int vlan10
IDN-SW1(config-if)#ip addr 10.10.10.1 255.255.255.0
IDN-SW1(config-if)#ex
IDN-SW1(config)#int vlan 20
IDN-SW1(config-if)#ip addr 20.20.20.1 255.255.255.0
IDN-SW1(config-if)#ex
IDN-SW1(config)#int vlan30
IDN-SW1(config-if)#ip addr 30.30.30.1 255.255.255.0
IDN-SW1(config-if)#ex
Dikarenakan untuk VLAN kita akan menggunakan DHCP, maka jadikan MLS sebagai DHCP Server.
IDN-SW1(config)#ip dhcp pool vlan10
IDN-SW1(dhcp-config)#net 10.10.10.0 255.255.255.0
IDN-SW1(dhcp-config)#def 10.10.10.1
IDN-SW1(dhcp-config)#dns 14.14.14.2
IDN-SW1(dhcp-config)#ex
IDN-SW1(config)#ip dhcp pool vlan20
IDN-SW1(dhcp-config)#net 20.20.20.0 255.255.255.0
IDN-SW1(dhcp-config)#def 20.20.20.1
IDN-SW1(dhcp-config)#dns 14.14.14.2
IDN-SW1(dhcp-config)#ex
IDN-SW1(config)#ip dhcp pool vlan30
IDN-SW1(dhcp-config)#net 30.30.30.0 255.255.255.0
IDN-SW1(dhcp-config)#def 30.30.30.1
IDN-SW1(dhcp-config)#dns 14.14.14.2
IDN-SW1(dhcp-config)#ex
Selanjutnya konfigurasi trunk pada MLS yang menuju ke switch.
IDN-SW1(config)#int ra fa0/1-3
IDN-SW1(config-if-range)#sw tr en dot
IDN-SW1(config-if-range)#sw mod tr
IDN-SW1(config-if-range)#ex
Setelah itu pastikan client mendapatkan DHCP dari MLS.


Jika sudah, lanjut untuk melakukan konfigurasi pada blok kanan.


 Buat VLAN terlebih dahulu pada setiap switch.
IDN-SW7(config)#vlan 40
IDN-SW7(config-vlan)#name VLAN40-IDN
IDN-SW7(config-vlan)#ex
IDN-SW7(config)#vlan 50
IDN-SW7(config-vlan)#name VLAN50-IDN
IDN-SW7(config-vlan)#ex
IDN-SW8(config)#vlan 40
IDN-SW8(config-vlan)#name VLAN40-IDN
IDN-SW8(config-vlan)#ex
IDN-SW8(config)#vlan 50
IDN-SW8(config-vlan)#name VLAN50-IDN
IDN-SW8(config-vlan)#ex
Setelah itu definisikan setiap interface yang akan dimasukkan ke dalam VLAN tersebut. Jangan lupa untuk melakukan konfigurasi trunk.
IDN-SW8(config)#int fa0/2
IDN-SW8(config-if)#sw mod acc
IDN-SW8(config-if)#sw acc vlan 40
IDN-SW8(config-if)#ex
IDN-SW8(config)#int fa0/3
IDN-SW8(config-if)#sw mod acc
IDN-SW8(config-if)#sw acc vlan 50
IDN-SW8(config-if)#ex

IDN-SW8(config)#int ra fa0/4-5
IDN-SW8(config-if-range)#sw mod tr
IDN-SW8(config-if-range)#ex
IDN-SW7(config)#int fa0/2
IDN-SW7(config-if)#sw mod acc
IDN-SW7(config-if)#sw acc vlan 40
IDN-SW7(config-if)#ex
IDN-SW7(config)#int fa0/3
IDN-SW7(config-if)#sw mod acc
IDN-SW7(config-if)#sw acc vlan 50
IDN-SW7(config-if)#ex
IDN-SW7(config)#int fa0/1
IDN-SW7(config-if)#sw mod tr
IDN-SW7(config-if)#ex
IDN-SW7(config)#int ra fa0/4-5
IDN-SW7(config-if-range)#sw mod tr
IDN-SW7(config-if-range)#ex
Selanjutnya, konfigurasi R2.



Pada R2, konfigurasi intervlan agar nantinya router tersebut dijadikan gateway oleh vlan.
IDN-R2(config)#int fa0/0
IDN-R2(config-if)#no shut
IDN-R2(config-if)#ex
IDN-R2(config)#int fa0/0.40
IDN-R2(config-subif)#en dot 50
IDN-R2(config-subif)#ip addr 40.40.40.1 255.255.255.0
IDN-R2(config-subif)#ex
IDN-R2(config)#int fa0/0.50
IDN-R2(config-subif)#en dot 50
IDN-R2(config-subif)#ip addr 50.50.50.1 255.255.255.0
IDN-R2(config-subif)#ex
Setelah itu, kita akan melakukan konfigrasi DHCP server pada router untuk diberikan kepada VLAN40 dan juga VLAN50.
IDN-R2(config)#ip dhcp pool vlan40
IDN-R2(dhcp-config)#net 40.40.40.0 255.255.255.0
IDN-R2(dhcp-config)#def 40.40.40.1
IDN-R2(dhcp-config)#dns 15.15.15.2
IDN-R2(dhcp-config)#ex
IDN-R2(config)#ip dhcp pool vlan50
IDN-R2(dhcp-config)#net 50.50.50.0 255.255.255.0
IDN-R2(dhcp-config)#def 50.50.50.1
IDN-R2(dhcp-config)#dns 15.15.15.2
IDN-R2(dhcp-config)#ex
Selanjutnya lakukan verifikasi apakah vlan tersebut sudah mendapatkan ip dhcp atau belum.



Jika sudah, selanjutnya kita akan melakukan konfigurasi pada device wireless.


Lakukan konfigurasi pada IDN-AP1. Tambahkan address untuk interface yang menuju ke router.


Setelah itu konfigurasi DHCP untuk client dari wireless.



Lalu lakukan verifikasi pada laptop apakah sudah mendapatkan address atau belum.



Apabila sudah, selanjutnya kita akan melakukan konfigurasi pada switch yang terhubung ke server.



Konfigurasi ip address terlebih dahulu untuk server. Setelah itu konfigurasi kedua switch tersebut.
IDN-SW5(config)#int ra fa0/2-4
IDN-SW5(config-if-range)#channel-g 1 mod ac
IDN-SW5(config-if-range)#int port-channel 1
IDN-SW5(config-if)#sw mod tr
IDN-SW5(config-if)#ex
IDN-SW6(config)#int ra fa0/2-4
IDN-SW6(config-if-range)#channel-g 1 mod ac
IDN-SW6(config-if-range)#int port-c 1
IDN-SW6(config-if)#sw mod tr
IDN-SW6(config-if)#ex
Jika sudah, selanjutnya kita akan melakukan konfigurasi pada MLS.



Tambahkan routing OSPF pada MLS tersebut.
IDN-SW1(config)#ro os 10
IDN-SW1(config-router)#net 10.10.10.0 0.0.0.255 area 0
IDN-SW1(config-router)#net 20.20.20.0 0.0.0.255 area 0
IDN-SW1(config-router)#net 30.30.30.0 0.0.0.255 area 0
IDN-SW1(config-router)#net 111.111.111.0 0.0.0.255 area 0
IDN-SW1(config-router)#ex
Setelah itu tambahkan routing juga pada Router2.
IDN-R2(config)#ro ei 10
IDN-R2(config-router)#net 12.12.12.0
IDN-R2(config-router)#net 40.40.40.0
IDN-R2(config-router)#net 50.50.50.0
IDN-R2(config-router)#no aut
IDN-R2(config-router)#ex
Lalu lakukan konfigurasi routing juga pada R1.
IDN-R1(config)#ro os 10
IDN-R1(config-router)#net 111.111.111.0 0.0.0.255 area 0
IDN-R1(config-router)#net 14.14.14.0 0.0.0.255 area 0
IDN-R1(config-router)#net 60.60.60.0 0.0.0.255 area 0
IDN-R1(config-router)#net 70.70.70.0 0.0.0.255 area 0
IDN-R1(config-router)#ex
IDN-R1(config)#ro ei 10
IDN-R1(config-router)#net 12.12.12.0
IDN-R1(config-router)#net 14.14.14.0
IDN-R1(config-router)#net 60.60.60.0
IDN-R1(config-router)#net 70.70.70.0
IDN-R1(config-router)#no aut
IDN-R1(config-router)#ex
Kemudian lakukan redistribute pada R1.
IDN-R1(config)#ro os 10
IDN-R1(config-router)#redis ei 10 sub tag 1
IDN-R1(config-router)#ex
IDN-R1(config)#ro ei 10
IDN-R1(config-router)#redis os 10 met 1 1 1 1 1
IDN-R1(config-router)#ex
Setelah itu lakukan verifikasi pengiriman packet dan juga verifikasi table routing.



Maka lab kali ini selesai.
